کنتاکتور مغز فرمانِ مسیر قدرت است؛ قطعه‌ای که بدون درگیر کردن انسان با ولتاژهای بالا، بار را امن و دقیق قطع و وصل می‌کند. وقتی از وظیفه کنتاکتور در تابلو برق حرف می‌زنیم، منظورمان کنترل مطمئن جریان برای موتور، هیتر، روشنایی یا بانک خازنی است؛ یعنی همان جایی که یک سیگنال کم‌ولتاژ، مسیر پرجریان را مدیریت می‌کند. کنتاکتور با بوبین، تیغه و محفظه‌ای مقاوم، فرمان را می‌گیرد، کنتاکت‌ها را می‌بندد یا باز می‌کند و از استهلاک کلیدهای دستی و خطای انسانی کم می‌کند. پس وظیفه کنتاکتور در تابلو برق فقط روشن و خاموش کردن نیست؛ بلکه تضمین تداوم کار، حفاظت از مصرف‌کننده و فراهم کردن کنترل از راه دور است.

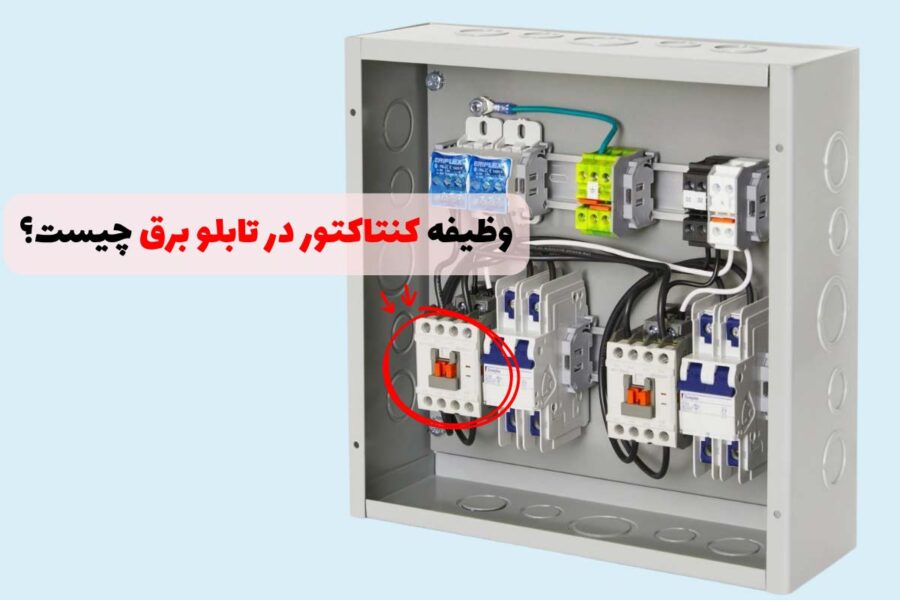

وظیفه کنتاکتور در تابلو برق چیست؟
کنتاکتور در تابلو برق یک کلید الکترومغناطیسی است که با یک فرمان کم‌ولتاژ، مسیر قدرت را به‌صورت ایمن قطع و وصل می‌کند. شما یک سیگنال کوچک می‌دهید، کنتاکتور تیغه‌ها را می‌بندد یا باز می‌کند و جریان بزرگ مصرف‌کننده، مثل موتور، هیتر یا روشنایی، مدیریت می‌شود. همین سازوکار، هسته‌ی وظیفه کنتاکتور در تابلو برق است: کنترل از راه دور، کاهش خطر تماس با ولتاژ بالا و آماده‌سازی بستر اتوماسیون. کنتاکتور در تابلو برق می‌تواند بارهای سنگین را بدون کلیدزنی دستی و با ایمنی بالا کنترل کند.
کنتاکتور از بوبین (برای ایجاد میدان مغناطیسی)، کنتاکت‌های ثابت و متحرک (برای عبور جریان) و محفظه‌ی عایق و مقاوم ساخته شده است.
نقش کنتاکتور در تابلو برق
کنتاکتور قلب فرمانِ مسیر قدرت است. با یک سیگنال کم‌ولتاژ، تیغه‌هایش را جابه‌جا می‌کند تا مدارهای پرجریان را ایمن و دقیق قطع و وصل کند. به همین خاطر وظیفه کنتاکتور در تابلو برق فقط روشن و خاموش نیست؛ کنتاکتور امنیت کاربر را بالا می‌برد، خطای انسانی را کم می‌کند، زمینه اتوماسیون را فراهم می‌سازد و عمر تجهیزات قدرت را افزایش می‌دهد.
1. ایمنی و جداسازی مسیر قدرت از فرمان
در تابلو برق، مدار فرمان معمولاً کم‌ولتاژ است. کنتاکتور همین فرمان کوچک را می‌گیرد و مسیر قدرت پرخطر را مدیریت می‌کند. این جداسازی، اصلی‌ترین وظیفه کنتاکتور در تابلو برق است، کاربر به ولتاژ بالا نزدیک نمی‌شود، اما قطع‌و‌وصل بارهای سنگین به‌صورت مطمئن انجام می‌گیرد.
2. کنترل موتورهای الکتریکی و راه‌اندازی استاندارد
بزرگ‌ترین سهم استفاده از کنتاکتور در کنترل و راه‌اندازی موتورهای سه‌فاز است (DOL، ستاره/مثلث، چپ‌گرد/راست‌گرد). اینجا وظیفه کنتاکتور در تابلو برق ایجاد قطع‌و‌وصل سریع، امکان اینترلاک مکانیکی و پذیرش فرمان از حفاظت‌ها (بیمتال/رله) برای جلوگیری از آسیب موتور است.
3. مدیریت بارهای مقاومتی و روشنایی
برای هیترها و مدارهای روشنایی که قطع‌و‌وصل پرتکرار دارند، کنتاکتور به‌خاطر دوام مکانیکی بالا انتخاب می‌شود. وظیفه‌اش این است که جریان نامی و جریان‌های لحظه‌ای (مثل درایو لامپ‌ها) را بدون جرقه‌زنی مخرب کنترل کند؛ بخشی عملی از وظیفه کنتاکتور در تابلو برق که به پایداری و ایمنی شبکه داخلی کمک می‌کند.
4. سوئیچینگ بانک خازنی و اصلاح ضریب توان
در بانک خازنی به‌دلیل جریان هجومی، از کنتاکتور خازنی استفاده می‌شود (دارای مقاومت‌های سری روی کنتاکت‌های کمکی). این طراحی جریان اولیه را محدود می‌کند و عمر خازن و کنتاکت‌ها را بالا می‌برد. این هم صورت دیگری از وظیفه کنتاکتور در تابلو برق: سوئیچینگ ایمن توان راکتیو.
5. اتوماسیون، زمان‌بندی و کنترل از راه دور
کنتاکتور به‌خوبی با تایمر، PLC و سنسورها یکپارچه می‌شود. نتیجه، اجرای سناریوهای روشن/خاموش زمان‌بندی‌شده، قفل‌های منطقی و فرمان از اتاق کنترل است. این همان ارتقای طبیعی وظیفه کنتاکتور در تابلو برق از یک کلید ساده به عنصر کلیدی اتوماسیون است.
6. حفاظت یکپارچه و توقف ایمن
کنتاکتور معمولاً کنار حفاظت‌های اضافه‌بار، ولتاژ و فاز کار می‌کند. هنگام خطا، فرمان قطع را فوری اجرا می‌کند تا از داغی سیم‌پیچ‌ها، سوختن کنتاکت‌ها و آسیب بار جلوگیری شود. این حلقه حفاظت، تکمیل‌کننده وظیفه کنتاکتور در تابلو برق برای تضمین توقف ایمن است.
7. معیارهای انتخاب و دوام
برای انتخاب درست باید نوع بار (موتوری/مقاومتی/خازنی)، جریان کاری، کلاس کاربرد (AC-1 تا AC-4)، ولتاژ بوبین و تعداد سیکل‌های کلیدزنی را در نظر گرفت. انتخاب صحیح باعث می‌شود وظیفه کنتاکتور در تابلو برق با حداقل استهلاک و بیشترین عمر مفید انجام شود. نگهداری دوره‌ای (بازبینی سفتی اتصالات، تمیزی ترمینال‌ها و سلامت بوبین) نیز کیفیت عملکرد را پایدار نگه می‌دارد.
کاربرد کنتاکتور در تابلو برق
کاربرد کنتاکتور در تابلو برق عبارت است از:
- کنترل موتورها (DOL /ستاره–مثلث/چپ‌گرد–راست‌گرد): قطع‌و‌وصل مطمئن، اینترلاک، پذیرش فرمان حفاظت‌ها
- هیترهای الکتریکی: کلیدزنی پرتکرار و پایدار برای بارهای مقاومتی پرجریان
- روشنایی صنعتی/ساختمانی: سوئیچ گروهی لامپ‌ها، زمان‌بندی و کاهش استهلاک کلیدهای دستی
- بانک خازنی: سوئیچینگ ایمن با کنتاکتور خازنی برای محدودکردن جریان هجومی و بهبود ضریب توان
- اتوماسیون و کنترل از راه دور: یکپارچه با PLC، تایمر و سنسورها برای سناریوهای روشن/خاموش
- ATS و ژنراتور اضطراری: جابه‌جایی خودکار بین شبکه و ژنراتور با منطق قفل‌متقابل
- بای‌پس درایو/سافت‌استارتر: مسیر جایگزین برای تداوم سرویس هنگام تعمیر یا خطای درایو
- Load Shedding /اولویت‌بندی بار: قطع مرحله‌ای بارهای غیرضروری در افت ولتاژ یا محدودیت توان
- ایست اضطراری و ایزوله‌سازی ایمن: قطع سریع مسیر قدرت برای سرویس و تعمیرات
نتیجه عملی وظیفه کنتاکتور در تابلو برق:
تبدیل یک فرمان کم‌ولتاژ به مدیریت قابل اعتماد جریان‌های بزرگ، با ایمنی، دوام و قابلیت اتوماسیون.
معرفی انواع کنتاکتور در تابلو برق
برای انتخاب درست کنتاکتور، اول باید بدانیم هر نوع برای چه باری طراحی شده است. این دسته‌بندی کمک می‌کند وظیفه کنتاکتور در تابلو برق، یعنی قطع‌و‌وصل ایمن و دقیق جریان، را با کمترین استهلاک و بیشترین دوام انجام دهیم.
- کنتاکتور AC: مخصوص مدارهای جریان متناوب؛ رایج‌ترین انتخاب برای موتورها و روشنایی
- کنتاکتور DC: برای مدارهای جریان مستقیم؛ مناسب ترمزهای DC، باتری و تجهیزات خاص
- تک‌فاز (دو پل): کنترل بارهای تک‌فاز؛ پمپ، کولر، هیترهای کوچک
- سه‌فاز (سه پل): استانداردِ موتورهای صنعتی و بارهای سه‌فاز
- چهار پل (۳P+N): سه فاز + نول؛ مفید برای ایزوله‌سازی کامل و تابلوهای ساختمانی
- قدرت (Main Contactor): تیغه‌های اصلی پرجریان برای مسیر قدرت
- کمکی (Auxiliary Contactor/Block): تیغه‌های NO/NC کم‌جریان برای مدار فرمان و منطق بین‌قفل
- کنتاکتور خازنی (Capacitor Contactor): دارای مقاومت/کنتاکت کمکی برای مهار جریان هجومی بانک خازنی
- کنتاکتور معکوس‌کننده (Reversing Set): دو کنتاکتور با اینترلاک برای چپ‌گرد/راست‌گرد موتور
- کنتاکتور بای‌پس: دور زدن سافت‌استارتر/درایو یا حفظ سرویس در حالت اضطرار
بر اساس کلاس کاربرد IEC
- AC-1: بارهای مقاومتی (هیتر، کوره)
- AC-3: موتور قفس سنجابی؛ قطع در حال کار رایج‌ترین انتخاب موتوری
- AC-4: کلیدزنی ضربه‌ای/اینچینگ؛ برای استارت-استاپ‌های پرتکرار
- بر اساس ولتاژ بوبین: 24V DC/AC، 110–120V، 220–240V، 380–415V (مطابق تغذیه مدار فرمان انتخاب می‌شود)
- سایز و فرم‌فاکتور: از مینیاتوری‌های تابلوهای فشرده تا سایزهای قدرت بالا با کیت فن و کنتاکت‌های تقویتی
عملکرد کنتاکتور در تابلو برق
عملکرد کنتاکتور در تابلو برق به این صورت است که یک بوبین (سیم‌پیچ) با دریافت فرمان کم‌ولتاژ برقدار می‌شود و میدان مغناطیسی می‌سازد. این میدان، هسته متحرک را می‌کشد و کنتاکت‌های قدرت را می‌بندد؛ در نتیجه مسیر جریانِ بار (مثل موتور، هیتر یا روشنایی) وصل می‌شود. با قطع فرمان، میدان از بین می‌رود، فنر هسته را برمی‌گرداند و کنتاکت‌ها باز می‌شوند تا مدار خاموش شود.
مزیت این سازوکار این است که با یک سیگنال کوچک می‌توان جریان‌های بزرگ را امن و دقیق کنترل کرد. کنتاکتور به‌راحتی با تجهیزات حفاظتی (بیمتال، رله نقص فاز) و منطق کنترلی (تایمر، PLC، اینترلاک) هماهنگ می‌شود تا قطع‌و‌وصل سریع، جلوگیری از آسیب به تجهیزات و امکان کنترل از راه دور فراهم شود.
ساختار کنتاکتور در تابلو برق
ساختار کنتاکتور در تابلو برق از چند بخش ساده اما هماهنگ تشکیل می‌شود:
- بوبین (A1/A2) که با دریافت فرمان برقدار می‌شود و میدان مغناطیسی می‌سازد.
- هسته آهنی ثابت و متحرک که با این میدان جابه‌جا می‌شود.
- فنر بازگردان که پس از قطع فرمان، هسته را به حالت اولیه برمی‌گرداند.
- کنتاکت‌های قدرتِ ثابت و متحرک (ترمینال‌های L1–L2–L3 ورودی و T1–T2–T3 خروجی) که جریان بار را از خود عبور می‌دهند.
- کنتاکت‌های کمکی NO/NC که در مدارهای فرمان الکتریکی استفاده می‌شوند و هم‌زمان با کنتاکتور اصلی تغییر وضعیت می‌دهند.
- محفظه‌ی عایق و مقاوم که همه اجزا را ایمن نگه می‌دارد (در مدل‌های بزرگ، محفظه‌ی خنثی‌کننده‌ی جرقه (Arc Chute) برای محافظت از تیغه‌ها وجود دارد).
کنار این‌ها ممکن است لوازم جانبی مثل اینترلاک مکانیکی، تایمر بوبین و نویزگیر نصب شود تا وظیفه کنتاکتور در تابلو برق با دوام بیشتر و ایمنی بالاتر انجام شود.
مشخصات بهترین کنتاکتور در تابلو برق
برای اینکه وظیفه کنتاکتور در تابلو برق، قطع‌و‌وصل ایمن و مطمئن مسیر قدرت، بی‌نقص انجام شود، هنگام انتخاب به این معیارها دقت کنید:
1. تطابق الکتریکی با بار
- رده کاربرد IEC درست: AC-1 (مقاومتی)، AC-3 (موتور قفس سنجابی)، AC-4 (اینچینگ/کلیدزنی سنگین)
- جریان و ولتاژ کاری (Ie/Ue): متناسب با بار، حاشیه‌ی اطمینان برای شرایط محیطی
- جریان حرارتی پیوسته (Ith) بالاتر از جریان نامی مدار: ولتاژ عایقی (Ui) و ضربه‌ای (Uimp) متناسب با سطح ولتاژ تابلو
2. دوام و چرخه‌ی کاری
- عمر مکانیکی بالا (میلیونی) و عمر الکتریکی مناسب در رده‌ی کاربرد واقعی
- توان کلیدزنی تکراری بدون داغی غیرعادی یا جوش‌خوردگی کنتاکت‌ها
3. کویل و فرمان
- ولتاژ بوبین مطابق تغذیه فرمان (AC/DC) با تلورانس روشن/رها شدن پایدار
- مصرف توان بوبین کم، نویز و لرزش حداقلی، امکان افزودن مدار اقتصادِ کویل یا سرج‌ساپرسور (RC/دیود)
4. ایمنی و استاندارد
- رعایت IEC 60947-4-1 و گواهی‌های معتبر (CE/UL و…)، ترمینال‌های انگشت-ایمن (IP20)
- فاصله خزشی/هوایی مناسب، وجود Mirror Contact برای مدارهای ایمنی، محفظه مهار جرقه در سایزهای قدرت
5. نصب و سیم‌کشی
- سازگاری با ریل DIN، ترمینال‌های محکم با بازه مقطع کابل کافی و گشتاور مشخص
- ابعاد فشرده برای چیدمان تابلو، قابلیت اتصال کنتاکت کمکی، اینترلاک مکانیکی، تایمر و بیمتال
6. شرایط محیطی
- دمای کاری و رطوبت قابل قبول برای سایت شما، عملکرد پایدار تا ارتفاع استاندارد
- مقاومت در برابر گردوغبار/لرزش متناسب با محیط صنعتی
7. سرویس و در دسترس بودن
- کویل و کنتاکت‌های یدکیِ در دسترس، خدمات پس از فروش و موجودی پایدار برند
- نشانگر وضعیت یا بازدید آسان برای پایش دوره‌ای
8. اختصاصی‌سازی کاربرد
- برای بانک خازنی: کنتاکتور خازنی با مقاومت محدود کننده جریان هجومی
- برای روشنایی/LED: مدل‌های مناسب جریان راه‌اندازی لامپ‌ها
- برای موتورهای معکوس: ستِ چپ‌گرد/راست‌گرد با قفل متقابل
