کاویتاسیون زمانی رخ میدهد که فشار سیال داخل پمپ آب آنقدر کم شود که حبابهای بخار تشکیل شوند. این حبابها هنگام ترکیدن، ضربههای قدرتمندی به پرهها و دیوارهها میزنند و باعث لرزش، صدا و فرسایش قطعات میشوند. در واقع کاویتاسیون مثل جوشیدن ناگهانی آب داخل پمپ است که میتواند عمر تجهیزات را کوتاه کند. شناخت این پدیده و پیشگیری از آن، سادهترین راه برای حفظ راندمان و جلوگیری از خسارت است.
| بخش | توضیح کوتاه |
| تعریف | تشکیل حباب بخار در اثر افت فشار سیال داخل پمپ |
| اتفاق اصلی | ترکیدن حبابها و ضربه شدید به پرهها و دیوارهها |
| پیامدها | لرزش، صدا، فرسایش قطعات و کاهش عمر پمپ |
| شباهت ساده | مثل جوشیدن ناگهانی آب در دل پمپ |
| راهحل کلی | شناخت نشانهها و پیشگیری برای حفظ راندمان |

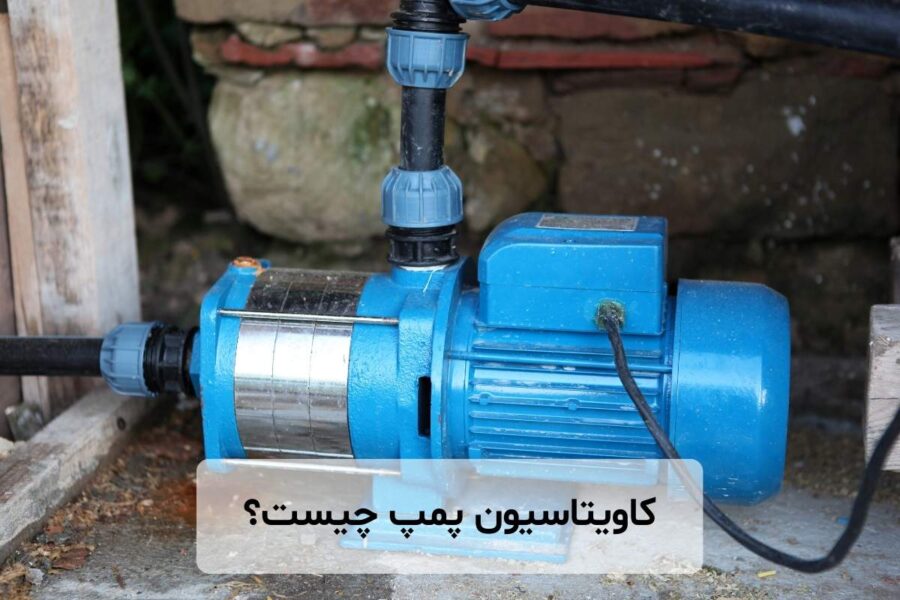

کاویتاسیون در پمپ چیست؟
کاویتاسیون پدیدهای است که وقتی فشار مایع در بخشهایی از پمپ بیش از حد کاهش پیدا میکند، رخ میدهد. در این شرایط، بخشی از مایع به بخار تبدیل شده و حبابهای ریزی تشکیل میشوند. این حبابها عمر کوتاهی دارند و با رسیدن به نواحی پرفشار، به شدت منفجر میشوند. ترکیدن آنها مثل شلیکهای بسیار ریز عمل میکند و به پرهها، دیوارهها و اجزای داخلی پمپ آسیب میزند.
نتیجه این فرآیند چیزی جز لرزش، سر و صدای غیرعادی و کاهش بازدهی پمپ نیست. به زبان ساده، کاویتاسیون مثل جوشیدن ناگهانی آب در دل پمپ است؛ اتفاقی که اگر کنترل نشود، میتواند عمر تجهیزات را کوتاه کرده و هزینه تعمیرات را بالا ببرد.
علت کاویتاسیون در پمپها
کاویتاسیون در پمپها نتیجه مستقیم کاهش فشار سیال و رسیدن آن به حدی است که بخار تشکیل میشود. این پدیده تنها به یک عامل محدود نمیشود، بلکه ترکیبی از شرایط عملیاتی، طراحی و مشخصات سیال میتواند آن را به وجود بیاورد. شناخت دقیق علل کاویتاسیون به ما کمک میکند تا راهکارهای پیشگیرانه در طراحی، نصب و بهرهبرداری از پمپها را بهتر پیاده کنیم. در ادامه مهمترین عوامل ایجاد کاویتاسیون را بررسی میکنیم.
1- دمای سیال
هر چه دمای سیال بالاتر رود، فشار بخار آن نیز افزایش مییابد. وقتی سیال نزدیک به دمای جوش باشد، کوچکترین افت فشار کافی است تا بخار تشکیل شود. بنابراین کارکرد پمپ با سیالات داغ یا در شرایطی که خنککاری مناسب وجود ندارد، خطر کاویتاسیون را چند برابر میکند.
2- کمبود هد مکش مثبت خالص (NPSH)
یکی از مهمترین پارامترهای فنی در طراحی پمپ، NPSH است. اگر هد مکش مثبت خالص موجود (NPSHa) کمتر از مقدار موردنیاز پمپ (NPSHr) باشد، شرایط برای تشکیل حبابهای بخار مهیا میشود. این عامل رایجترین دلیل بروز کاویتاسیون در پمپهای صنعتی است.
3- ویسکوزیته سیال
سیالات با ویسکوزیته بالا معمولاً مقاومت بیشتری در برابر تشکیل حباب دارند، اما در مقابل، جریان آنها سختتر و با افت فشار بیشتری همراه است. در سیالات با ویسکوزیته پایین، حبابها سریعتر شکل میگیرند و احتمال کاویتاسیون بالاتر است. بنابراین انتخاب پمپ باید متناسب با نوع سیال انجام شود.
4- فشار مکش ناکافی
اگر فشار در ورودی پمپ کمتر از حد موردنیاز باشد، شرایط لازم برای بخار شدن سیال ایجاد میشود. این اتفاق معمولاً زمانی رخ میدهد که سطح منبع پایینتر از حد استاندارد باشد یا افت فشار زیادی در لوله مکش وجود داشته باشد.
5- نقص در طراحی سیستم یا نصب نامناسب
سیستمی که به درستی طراحی نشده باشد – مثل لولهکشی با زوایای تند، طول بیش از حد لوله مکش یا وجود اتصالات زیاد – میتواند افت فشار زیادی ایجاد کند. همچنین نصب غیراصولی پمپ، مثل قرار دادن آن دور از منبع یا بدون توجه به ارتفاع مکش، احتمال بروز کاویتاسیون را افزایش میدهد.
6- تنشهای هیدرولیکی
تغییرات ناگهانی جریان یا فشار، بهویژه در سیستمهایی با شیرهای کنترل یا نوسانهای زیاد، باعث ایجاد تنشهای هیدرولیکی میشود. این تغییرات ناگهانی در توزیع فشار، شرایط را برای تشکیل حباب و آغاز کاویتاسیون فراهم میکنند.
مراحل شکلگیری پدیده کاویتاسیون در پمپ آب
کاویتاسیون یک فرآیند ناگهانی نیست، بلکه در چند مرحله پشت سر هم رخ میدهد تا در نهایت به آسیبهای جدی در پمپ منجر شود. درک این مراحل کمک میکند تا راحتتر بتوان علائم آن را شناسایی و از پیشرفت آن جلوگیری کرد.
1- افت فشار در ورودی پمپ
اولین قدم، کاهش فشار سیال در ورودی پمپ یا روی پرههاست. زمانی که فشار به کمتر از فشار بخار مایع برسد، شرایط برای تغییر حالت بخشی از سیال به بخار مهیا میشود. این مرحله بستر اصلی آغاز کاویتاسیون است.
2- تشکیل حبابهای بخار
در اثر افت فشار، بخشی از مایع به بخار تبدیل شده و حبابهای ریز بخار در جریان سیال شکل میگیرند. این حبابها معمولاً در نقاطی با بیشترین افت فشار، مانند ورودی پروانه یا پشت پرهها، پدیدار میشوند.
3- انتقال حبابها به نواحی پرفشارتر
حبابهای بخار همراه جریان به سمت بخشهایی از پمپ حرکت میکنند که فشار بالاتری دارد. این انتقال حبابها باعث میشود آماده مرحله بعدی یعنی فروپاشی شوند.
4- فروپاشی حبابها
وقتی حبابها وارد نواحی پرفشار میشوند، دیگر نمیتوانند پایدار بمانند و به سرعت متلاشی میشوند. این انفجارهای میکروسکوپی انرژی زیادی آزاد میکنند.
5- ایجاد شوک و آسیب
در نهایت، ترکیدن ناگهانی حبابها شوکهای موضعی شدیدی ایجاد میکند. این ضربهها به پرهها، دیوارهها و اجزای داخلی پمپ برخورد کرده و باعث لرزش، صدا و خوردگی شدید میشوند. تکرار این چرخه علت اصلی تخریب مکانیکی در پمپهای دچار کاویتاسیون است.
انواع کاویتاسیون در پمپها
پدیده کاویتاسیون میتواند به شکلهای مختلف در پمپها رخ دهد. هر نوع آن ویژگیها و شرایط خاص خودش را دارد، اما نتیجه مشترک همه آنها، آسیب به پروانه، کاهش راندمان و افزایش مصرف انرژی است. شناخت انواع کاویتاسیون به ما کمک میکند تا راحتتر علت را پیدا کرده و راه جلوگیری مناسب را انتخاب کنیم.
1- کاویتاسیون تبخیری (Vaporisation)
این نوع رایجترین شکل کاویتاسیون است. زمانی رخ میدهد که فشار سیال در ورودی پمپ یا در چشم پروانه (Eye of Impeller) به کمتر از فشار بخار برسد. در این حالت بخشی از سیال به بخار تبدیل شده و حبابها شکل میگیرند. این حبابها هنگام رسیدن به نواحی پرفشار ناگهان متلاشی شده و ضربههای شدیدی ایجاد میکنند که باعث خوردگی و شکستگی پرهها میشود.
علتها
- کاهش فشار مکش به زیر فشار بخار سیال
- افزایش دمای سیال و تسهیل فرآیند تبخیر
- کمبود NPSH موجود در مقایسه با NPSH موردنیاز پمپ
2- کاویتاسیون گردابی (Turbulence)
کاویتاسیون گردابی به دلیل جریان آشفته یا ناپایدار مایع ایجاد میشود. وقتی طراحی سیستم لولهکشی درست نباشد یا مسیر دارای خمهای تند باشد، افت فشارهای موضعی اتفاق میافتد. این افت فشار شرایطی را ایجاد میکند که در نقاطی خاص حبابها شکل بگیرند و سپس تخریب آغاز شود.
علتها
- طراحی نامناسب لولهکشی و استفاده زیاد از زانوها و اتصالات
- تغییر ناگهانی قطر یا مقطع لولهها
- ایجاد تلاطم شدید در جریان به دلیل انسداد یا زبری سطح لوله
3- سندرم پره (Vane Syndrome)
این نوع کاویتاسیون زمانی رخ میدهد که فاصله بین نوک پرهها و دیواره محفظه بسیار کم باشد. در این حالت سرعت سیال به شدت افزایش مییابد و به دنبال آن فشار کاهش پیدا میکند. افت فشار در این ناحیه کوچک منجر به تشکیل حبابها میشود و این حبابها به مرور پرهها را تخریب میکنند.
علتها
- طراحی ضعیف پروانه و رعایت نکردن فاصله استاندارد با دیواره
- فرسایش یا ساییدگی پرهها که باعث تغییر هندسه آنها میشود
- عملکرد پمپ در شرایط بارگذاری بیش از حد یا جریان غیرعادی
4- کاویتاسیون تخلیه (Discharge Cavitation)
این نوع زمانی دیده میشود که فشار خروجی پمپ بیش از حد بالا باشد. در چنین شرایطی مایع به سختی از پمپ خارج میشود و دوباره بین پرهها و محفظه گردش میکند. این گردش ناخواسته موجب ایجاد نواحی کمفشار شده و حبابها شکل میگیرند. ترکیدن این حبابها در ناحیه خروجی باعث آسیب دیدن لبه پرهها و حتی دیواره پمپ میشود.
علتها
- فشار بیش از اندازه در لوله خروجی پمپ
- انسداد یا گرفتگی در مسیر تخلیه
- کارکرد پمپ در کمتر از ۱۰٪ نقطه بهترین راندمان (BEP)
5- کاویتاسیون مکش هوا (Suction Cavitation)
این نوع زمانی رخ میدهد که به جای مایع، هوا وارد خط مکش شود یا فشار ورودی پمپ کافی نباشد. در نتیجه حبابهای هوا یا بخار در چشم پروانه تشکیل میشوند. این حبابها هنگام ورود به قسمتهای پرفشار میترکند و نیروی شدیدی به پرهها وارد میکنند که باعث لرزش و صدای غیرعادی پمپ میشود.
علتها
- نشتی هوا در اتصالات و فلنجهای مسیر مکش
- سطح پایین مایع در مخزن تغذیه و ورود هوا به لوله مکش
- گرفتگی یا انسداد در فیلتر و صافی ورودی که فشار مکش را کاهش میدهد
تأثیرات کاویتاسیون بر پمپها
پدیده کاویتاسیون تنها یک مشکل کوچک در سیستم پمپاژ نیست، بلکه اثرات مخرب و گستردهای دارد که هم عمر پمپ را کوتاه میکند و هم هزینههای نگهداری و انرژی را افزایش میدهد. مهمترین پیامدهای آن عبارتند از:
1- تخریب اجزا
انفجار ناگهانی حبابهای بخار مانند ضربههای ریز اما پرقدرت به سطح فلزی پروانه و محفظه پمپ برخورد میکند. این اتفاق باعث ایجاد حفرهها، خوردگی و فرسایش شدید میشود. در طول زمان، پروانه ممکن است بهطور کامل سوراخ یا لبپر شود.
2- لرزش و سروصدا
یکی از اولین نشانههای کاویتاسیون، لرزش غیرعادی و صدای خشن شبیه ریختن سنگریزه در داخل پمپ است. این لرزشها علاوه بر ایجاد اختلال در عملکرد، میتوانند به یاتاقانها، سیل مکانیکی و سایر اجزای حساس پمپ آسیب وارد کنند.
3- کاهش کارایی و بازده پمپ آب
تشکیل حبابها باعث میشود بخشی از حجم پمپ توسط بخار اشغال شود و سیال واقعی کمتر جابهجا شود. این موضوع منجر به کاهش دبی خروجی و افت راندمان کلی پمپ خواهد شد.
4- افزایش ناگهانی انرژی مصرفی
برای جبران افت دبی و فشار، پمپ مجبور است با توان بیشتری کار کند. این موضوع سبب افزایش مصرف انرژی میشود. در نتیجه هزینههای بهرهبرداری بالا میرود و دستگاه بیش از حد تحت فشار قرار میگیرد.
دیگر اثرات قابل توجه
- خرابی زودرس سیلها و یاتاقانها به دلیل ارتعاشات شدید
- نیاز به تعمیر و تعویض زودهنگام قطعات فرسوده
- افزایش هزینههای نگهداری و توقفهای ناخواسته در فرآیند تولید
راههای شناسایی کاویتاسیون در پمپ
کاویتاسیون اگر بهموقع شناسایی نشود، میتواند خسارتهای جدی به پروانه، محفظه و دیگر اجزای پمپ وارد کند. به همین دلیل، آشنایی با روشهای تشخیص این پدیده اهمیت زیادی دارد. در ادامه، مهمترین و کاربردیترین راههای شناسایی کاویتاسیون در پمپ را مرور میکنیم.
1- آنالیز ارتعاشات
وقتی کاویتاسیون رخ میدهد، لرزشهای غیرعادی در پمپ ایجاد میشود. این ارتعاشات با دستگاههای مخصوص مانند شتابسنج قابل اندازهگیری هستند. تغییر الگوی ارتعاشات، یکی از اولین نشانهها برای تشخیص این مشکل است.
2- آنالیز آکوستیک
صدای کاویتاسیون معمولاً شبیه حرکت سنگریزه یا ترکیدن حباب در داخل پمپ شنیده میشود. با استفاده از میکروفونهای حساس یا هیدروفون میتوان این صداها را ثبت و تحلیل کرد. شدت و فرکانس این صداها، شدت پدیده را مشخص میکند.
3- پایش فشار و دبی
نوسانهای غیرعادی در فشار ورودی یا کاهش ناگهانی دبی خروجی میتواند نشاندهنده کاویتاسیون باشد. نصب سنسورهای فشار و جریان روی خطوط پمپ، به شما کمک میکند تا تغییرات را در لحظه بررسی کنید.
4- بازرسی بصری
گاهی سادهترین راه، نگاه کردن به خود پمپ و اجزای داخلی آن است. فرسایش سطح پروانه، ایجاد حفرههای کوچک یا ظاهر اسفنجی روی پرهها میتواند نشانه واضح کاویتاسیون باشد. ابزارهایی مانند بروسکوپ یا آندوسکوپ برای مشاهده دقیقتر داخل پمپ کاربرد دارند.
5- شبیهسازی دینامیک سیالات محاسباتی (CFD)
در پروژههای صنعتی و طراحیهای پیشرفته، از شبیهسازی CFD استفاده میشود. این شبیهسازی کمک میکند نقاطی که مستعد افت فشار و ایجاد حباب هستند، قبل از بهرهبرداری شناسایی شوند. به این ترتیب میتوان طراحی پمپ یا لولهکشی را بهینه کرد.
6- تستهای عملکردی
اجرای آزمایشهای عملی روی پمپ مانند بررسی منحنی عملکرد، تغییرات هد و دبی میتواند نشان دهد که پمپ دچار افت ناشی از کاویتاسیون شده است یا خیر. مقایسه نتایج با دادههای نرمال، راهی مطمئن برای تشخیص سریع این پدیده است.
جلوگیری از کاویتاسیون در پمپ
پیشگیری از کاویتاسیون همیشه سادهتر و کمهزینهتر از تعمیر یا تعویض قطعات آسیبدیده است. با رعایت چند نکته در طراحی، نصب و بهرهبرداری میتوان احتمال وقوع این پدیده را تا حد زیادی کاهش داد. در ادامه، روشهای جلوگیری از انواع مختلف کاویتاسیون را بررسی میکنیم.
1- پیشگیری از کاویتاسیون تبخیری
این نوع زمانی رخ میدهد که فشار ورودی از فشار بخار سیال کمتر شود و حبابها تشکیل شوند. برای جلوگیری:
- سطح مایع در مخزن مکش را بالاتر نگه دارید.
- از بوستر پمپ یا القا کننده پروانه (Inducer) استفاده کنید.
- دمای سیال و اجزای پمپ را در حد مناسب کنترل کنید.
- قطر چشم پروانه را در صورت امکان افزایش دهید تا فشار ورودی بهبود یابد.
2- پیشگیری از پدیده کاویتاسیون آشفتگی
جریان آشفته در لولهها و اتصالات باعث افت فشار موضعی و ایجاد حباب میشود. برای پیشگیری:
- طراحی لولهکشی را بهینه کنید و از خمهای ناگهانی پرهیز کنید.
- از اتصالات غیر ضروری و مسیرهای پیچیده اجتناب کنید.
- قطر خط مکش را کمی بزرگتر انتخاب کنید تا جریان یکنواختتر شود.
3- پیشگیری از کاویتاسیون سندرم پره
زمانی رخ میدهد که فاصله پروانه تا محفظه کم باشد و فشار به شدت افت کند. برای جلوگیری:
- فاصله استاندارد (حداقل ۴ درصد قطر پروانه) بین پره و محفظه را رعایت کنید.
- پروانههای فرسوده یا تغییرشکلداده را تعویض کنید.
- پمپ را در محدوده ظرفیت بهینه خود به کار بگیرید تا بار اضافی وارد نشود.
4- پیشگیری از کاویتاسیون گردش مجدد داخلی
در این حالت، مایع به دلیل فشار بالای تخلیه نمیتواند از پمپ خارج شود و دوباره بین پروانه و محفظه گردش میکند. برای پیشگیری:
- دریچههای خروجی پمپ را باز و تمیز نگه دارید.
- مسیر تخلیه را برای هرگونه انسداد یا گرفتگی بررسی کنید.
- مطمئن شوید شیر یکطرفه (Check Valve) درست نصب شده است.
- فشار خط تخلیه را بهطور منظم پایش کنید تا خارج از محدوده کاری قرار نگیرد.
5- پیشگیری از کاویتاسیون مکش هوا
وقتی هوا وارد مسیر مکش شود، حبابها در چشم پروانه تشکیل میشوند. برای جلوگیری:
- اتصالات و فلنجها را بهطور کامل آببندی کنید.
- واشرها و درزبندها را بهطور منظم بررسی و در صورت فرسودگی تعویض کنید.
- فیلتر و صافی ورودی را تمیز نگه دارید تا مانع ایجاد فشار منفی نشود.
- از لولههای سالم و بدون ترک در خط مکش استفاده کنید.
مقایسه راهکارهای پیشگیری از کاویتاسیون در پمپها
در جدول زیر، روشهای مختلف جلوگیری از کاویتاسیون در پمپهای خانگی و صنعتی بهصورت مقایسهای آورده شده است. همانطور که میبینید، برخی اقدامات ساده برای پمپهای خانگی کافی است، در حالیکه در پمپهای صنعتی نیاز به طراحی دقیق و کنترل دائمی وجود دارد.
| ردیف | راهکار پیشگیرانه | پمپهای خانگی | پمپهای صنعتی |
| 1 | نصب پمپ در سطحی پایینتر از مخزن | توصیه میشود | بهطور گسترده اجرا میشود |
| 2 | استفاده از لوله مکش کوتاه و با قطر مناسب | بسیار مؤثر | حیاتی و تخصصی |
| 3 | جلوگیری از نفوذ هوا یا نشتی در مکش | کاملاً ضروری | نیازمند بازرسی مداوم |
| 4 | هواگیری سیستم پس از نصب یا تعمیر | باید دستی انجام شود | بهصورت دستی یا اتوماتیک انجام میشود |
| 5 | جلوگیری از روشن شدن پمپ بدون آب | با فلوتر یا کنترل فشار | با سنسورهای سطح و کنترل مرکزی |
| 6 | انتخاب پمپ با NPSHr پایین | اغلب نادیده گرفته میشود | بر اساس محاسبات طراحی |
| 7 | بررسی نسبت NPSHa به NPSHr | معمول نیست | بخشی از طراحی اولیه سیستم |
| 8 | استفاده از بوستر پمپ در خط مکش | jقریباً کاربردی ندارد | در سیستمهای خاص متداول است |
| 9 | کنترل دمای سیال ورودی | بیاهمیت برای آب سرد | برای سیالات داغ حیاتی است |
| 10 | مانیتورینگ فشار و دما با سنسور | وجود ندارد | به کمک سیستمهای کنترلی انجام میشود |
نتیجهگیری
کاویتاسیون در پمپها مثل یک دشمن پنهان است که آرامآرام اجزای پمپ را فرسوده میکند. صدای غیرعادی، لرزش شدید و کاهش بازدهی اولین نشانههای این پدیدهاند. اگر به موقع پیشگیری نشود، هزینههای تعمیر و حتی تعویض پمپ اجتنابناپذیر خواهد بود.
خبر خوب این است که با چند کار ساده میتوان جلوی آن را گرفت: انتخاب درست پمپ، جلوگیری از ورود هوا به مکش، طراحی اصولی لولهکشی و کنترل دما و فشار سیال. در واقع، پیشگیری همیشه سادهتر و کمهزینهتر از تعمیر است. اگر پمپ در شرایط مناسب کار کند، نه تنها طول عمر بیشتری خواهد داشت بلکه انرژی کمتری مصرف میکند و بازدهی کل سیستم بالاتر میرود.
