استابلایزر با تثبیت ولتاژ ورودی، از تجهیزات برقی در برابر نوسانات و تغییرات نامناسب ولتاژ محافظت می‌کند. با این حال، خود استابلایزر نیز در اثر اضافه‌بار، گرمای زیاد، استهلاک قطعات یا آسیب‌های الکتریکی دچار اختلال می‌شود. علائم خرابی استابلایزر با توجه به نوع ایراد متفاوت هستند و معمولاً با نشانه‌هایی مانند خاموش شدن ناگهانی و روشن نشدن دستگاه، نوسان ولتاژ خروجی، صدای غیرعادی، داغ شدن بیش از حد، سوختن مکرر فیوز و بوی سوختگی ظاهر می‌شوند.
البته مشاهده این علائم همیشه به معنی خرابی خود استابلایزر نیست. گاهی افت یا افزایش شدید ولتاژ، اضافه‌بار، اتصال کوتاه یا جریان راه‌اندازی بالای تجهیزات باعث فعال شدن سیستم حفاظتی و قطع خروجی می‌شود. اگر با رفع این شرایط، عملکرد دستگاه به حالت عادی برگردد، جای نگرانی از بابت خرابی داخلی نیست. اما چنانچه همین مشکلات در شرایط عادی نیز رخ دهند، استابلایزر و قطعات داخلی آن باید توسط متخصص با دقت بررسی شوند.
برای تشخیص دقیق خرابی، صرفاً توجه به یک علامت کافی نیست و باید علت بروز مشکل، شرایط کاری دستگاه و عملکرد بخش‌های مختلف آن در کنار یکدیگر بررسی شوند. در ادامه، مهم‌ترین مشکلات استابلایزر و نشانه‌های هرکدام را بررسی می‌کنیم تا مسیر تشخیص ایراد، عیب‌یابی و انتخاب بین تعمیر یا تعویض دستگاه مشخص شود.

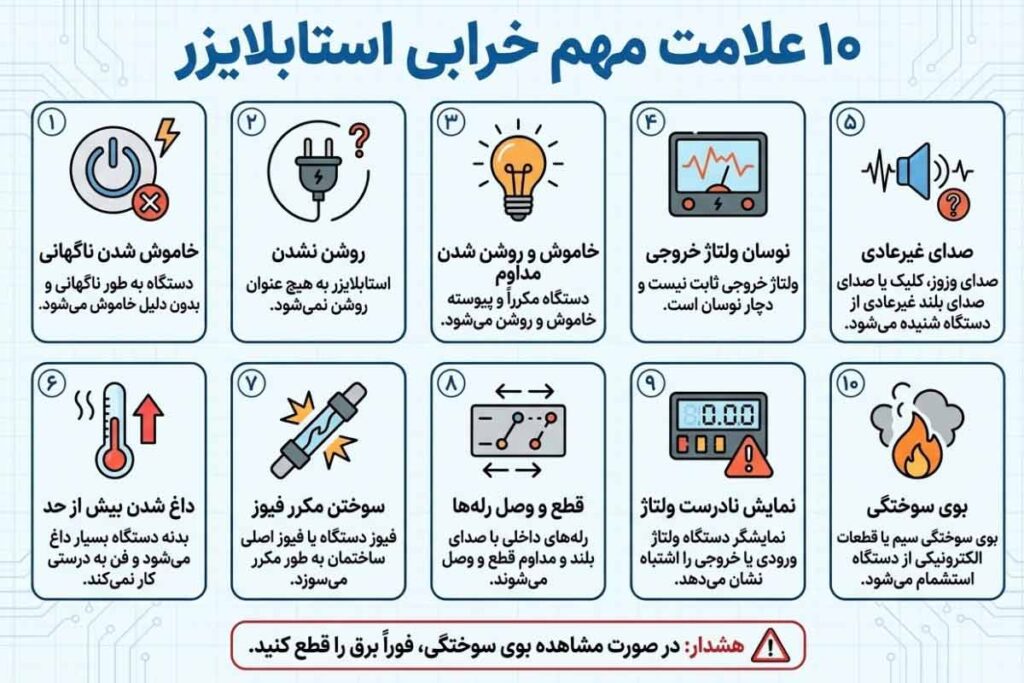

علائم خرابی استابلایزر چیست؟
خرابی استابلایزر معمولاً با نشانه‌هایی مانند خاموش شدن ناگهانی، روشن نشدن، نوسان ولتاژ خروجی، صدای غیرعادی، داغ شدن بیش از حد و سوختن مکرر فیوز مشخص می‌شود. البته این علائم همیشه به معنی خرابی داخلی نیستند و عواملی مانند اضافه‌بار یا نوسان شدید برق نیز باید بررسی شوند.
در ادامه، مهم‌ترین علائم خرابی استابلایزر، علت‌های احتمالی و راهکار مناسب برای تعمیر یا تعویض دستگاه را بررسی می‌کنیم.
1. خاموش شدن ناگهانی استابلایزر
خاموش شدن ناگهانی استابلایزر همیشه نشانه خرابی آن نیست. ابتدا باید شرایطی که باعث خاموش شدن دستگاه شده است بررسی شود. افت شدید یا افزایش بیش از حد ولتاژ ورودی، اضافه‌بار و جریان راه‌اندازی بالا از دلایل رایج قطع خروجی هستند. اما خاموش و روشن شدن پشت سر هم استابلایزر، به‌خصوص زمانی که ولتاژ ورودی و میزان بار ثابت هستند، نشانه وجود ایراد در عملکرد دستگاه است.
یکی از دلایل این مشکل، اختلال در تشخیص یا تنظیم ولتاژ است. سنسور ولتاژ مقدار ورودی یا خروجی را به برد کنترل گزارش می‌دهد و برد بر اساس این اطلاعات، فرمان لازم را برای مدار تنظیم صادر می‌کند. خرابی سنسور، برد یا مدار فرمان باعث می‌شود دستگاه وارد چرخه مداوم روشن و خاموش شدن شود.
ضعف منبع تغذیه داخلی یا خرابی مدار حفاظت نیز از دلایل دیگر هستند. اگر این مشکل فقط هنگام افت شدید ولتاژ یا راه‌اندازی یک وسیله پرمصرف رخ دهد، ابتدا باید شرایط برق ورودی و میزان بار بررسی شود؛ زیرا فعال شدن سیستم حفاظتی در این شرایط طبیعی است. به خاطر داشته باشید که عبور مجموع بار از ۸۰٪ ظرفیت دستگاه یا عدم تطابق مدل شما (نداشتن قابلیت کاهندگی یا Buck) با ولتاژهای بالا، می‌تواند باعث تحریک سیستم حفاظتی شود. همچنین اگر نوسانات فرکانس برق منطقه شدید است، استابلایزر خروجی را قطع می‌کند که در این صورت استفاده از یو‌پی‌اس آنلاین توصیه می‌شود.
راه‌حل: اگر علت خاموش شدن، اضافه‌بار یا نامناسب بودن ولتاژ ورودی باشد، با رفع این مشکل نیازی به تعمیر استابلایزر نیست. ولی اگر دستگاه در شرایط عادی همچنان خاموش شود، به عیب‌یابی نیاز دارد. در صورت خرابی یک قطعه مشخص، همان قطعه تعمیر یا تعویض می‌شود. اگر برد اصلی، ترانسفورماتور یا چند بخش مهم دستگاه آسیب دیده باشند، تعویض استابلایزر از نظر فنی و اقتصادی باید بررسی شود.
2. روشن نشدن استابلایزر
اگر استابلایزر روشن نمی‌شود، ابتدا پریز، کابل برق، دوشاخه و کلید دستگاه را بررسی کنید. در صورت سالم بودن این بخش‌ها، وضعیت فیوز و برق ورودی دستگاه نیز باید بررسی شود.
گاهی روشن نشدن استابلایزر بعد از اضافه‌بار یا نوسان شدید برق مربوط به فعال شدن سیستم حفاظتی است. در چنین شرایطی، تجهیزات متصل را جدا کنید و وضعیت دستگاه را دوباره بررسی کنید.
اگر برق ورودی مناسب باشد و استابلایزر با وجود جدا بودن بار همچنان روشن نشود، احتمال خرابی داخلی وجود دارد. فیوز، منبع تغذیه، برد کنترل و اتصالات داخلی از بخش‌هایی هستند که باید بررسی شوند. برای مثال، خرابی منبع تغذیه باعث می‌شود ولتاژ لازم برای راه‌اندازی برد و مدارهای داخلی تأمین نشود.
راه‌حل: اگر مشکل از فیوز، کلید یا یک قطعه مشخص باشد، با تعمیر یا تعویض همان بخش، استابلایزر دوباره قابل استفاده است. ولی اگر برد اصلی یا چند بخش مهم دستگاه آسیب دیده باشند، تعمیر تخصصی لازم است. در صورت گسترده بودن خرابی و بالا بودن هزینه تعمیر، تعویض استابلایزر گزینه مناسب‌تری خواهد بود.
3. خاموش و روشن شدن مداوم استابلایزر
خاموش و روشن شدن پشت سر هم استابلایزر، به‌خصوص زمانی که ولتاژ ورودی و میزان بار ثابت هستند، نشانه وجود ایراد در عملکرد دستگاه است.
یکی از دلایل این مشکل، اختلال در تشخیص یا تنظیم ولتاژ است. سنسور ولتاژ مقدار ورودی یا خروجی را به برد کنترل گزارش می‌دهد و برد بر اساس این اطلاعات، فرمان لازم را برای مدار تنظیم صادر می‌کند. خرابی سنسور، برد یا مدار فرمان باعث می‌شود دستگاه وارد چرخه مداوم روشن و خاموش شدن شود.
ضعف منبع تغذیه داخلی یا خرابی مدار حفاظت نیز از دلایل دیگر هستند. اگر این مشکل فقط هنگام افت شدید ولتاژ یا راه‌اندازی یک وسیله پرمصرف رخ دهد، ابتدا باید شرایط برق ورودی و میزان بار بررسی شود؛ زیرا فعال شدن سیستم حفاظتی در این شرایط طبیعی است.
راه‌حل: اگر مشکل در شرایط عادی و بدون اضافه‌بار تکرار شود، استابلایزر نیاز به عیب‌یابی تخصصی دارد. در صورت خرابی سنسور، رله یا یک قطعه مشخص، همان قطعه تعمیر یا تعویض می‌شود. اگر ایراد از برد اصلی یا چند بخش مهم دستگاه باشد، در صورت گسترده بودن خرابی و بالا بودن هزینه تعمیر، تعویض استابلایزر نیز باید بررسی شود.
4. نوسان داشتن ولتاژ خروجی
یکی از مهم‌ترین وظایف استابلایزر، ثابت نگه داشتن ولتاژ خروجی در محدوده مناسب است. بنابراین نوسان مداوم ولتاژ خروجی نیاز به بررسی دارد.
در استابلایزرهای رله‌ای، سنسور ولتاژ، برد کنترل و رله‌ها در تنظیم خروجی نقش دارند. در مدل‌های سرووموتوری، ترانسفورماتور و مکانیزم تنظیم ولتاژ نیز در این فرآیند دخیل هستند. خرابی هرکدام از این بخش‌ها روی ولتاژ خروجی اثر می‌گذارد.
برای تشخیص مشکل، ابتدا باید ولتاژ واقعی خروجی با ابزار اندازه‌گیری مناسب بررسی شود. اگر مقدار اندازه‌گیری‌شده ثابت باشد اما نمایشگر عدد نادرستی نشان دهد، ایراد از مدار اندازه‌گیری یا نمایشگر است. اما اگر خود ولتاژ خروجی نیز نوسان داشته باشد، مدار تنظیم ولتاژ باید بررسی شود. همچنین بررسی کنید که آیا دستگاه شما دارای سیستم کاهنده (Buck) برای ولتاژهای بالا هست یا خیر، و آیا بازه کاری آن با میزان افت ولتاژ منطقه شما همخوانی دارد یا خیر. ضمناً استابلایزر توان اصلاح نوسانات فرکانس را ندارد و برای بارهای حساس در صورت نوسان فرکانس، باید از یو پی اس آنلاین (Online UPS) استفاده شود.
راه‌حل: اگر سنسور، رله یا یکی از قطعات مدار تنظیم خراب باشد، همان قطعه تعمیر یا تعویض می‌شود. در صورت آسیب دیدن ترانسفورماتور یا برد اصلی، تعمیر تخصصی لازم است. اگر آسیب گسترده باشد و تعمیر بخش‌های اصلی هزینه زیادی داشته باشد، تعویض استابلایزر باید بررسی شود.
5. صدای غیرعادی استابلایزر
استابلایزر یک دستگاه کاملاً بی‌صدا نیست. در مدل‌های رله‌ای، صدای کلیک هنگام تغییر وضعیت رله طبیعی است. در مدل‌های سرووموتوری نیز هنگام تنظیم ولتاژ، صدای حرکت موتور شنیده می‌شود. اما تق‌تق مداوم، وزوز شدید، صدای ساییدگی یا لرزش غیرعادی طبیعی نیست و باید علت آن بررسی شود.
منشأ صدا ممکن است رله، موتور، فن، ترانسفورماتور یا اتصالات داخلی باشد. اگر صدای غیرعادی هم‌زمان با نوسان ولتاژ، داغ شدن دستگاه یا قطع و وصل مکرر رله‌ها ایجاد شود، احتمال ایراد داخلی بیشتر است.
راه‌حل: خرابی فن، رله یا موتور معمولاً با تعمیر یا تعویض همان قطعه برطرف می‌شود. اگر صدا از ترانسفورماتور یا مدارهای اصلی باشد، عیب‌یابی تخصصی لازم است. در صورت آسیب به چند بخش اصلی و بالا بودن هزینه تعمیر، تعویض استابلایزر نیز باید بررسی شود.
6. داغ شدن بیش از حد استابلایزر
گرم شدن بدنه استابلایزر هنگام کار طبیعی است، اما افزایش غیرعادی دما، داغ شدن بیش از حد بدنه یا قطع شدن دستگاه بر اثر حرارت نیاز به بررسی دارد. بار سنگین، تهویه نامناسب و خرابی فن از دلایل رایج افزایش دما هستند. افت شدید ولتاژ ورودی نیز هنگام کار با بار بالا باعث افزایش جریان و حرارت دستگاه می‌شود.
اگر داغ شدن فقط هنگام کار با بار سنگین اتفاق می‌افتد، ابتدا باید میزان بار، ظرفیت استابلایزر و شرایط تهویه بررسی شود. اما افزایش دما با بار معمولی و تهویه مناسب، احتمال خرابی فن یا قطعات داخلی مانند ترانسفورماتور و برد را بیشتر می‌کند.
ادامه کار در دمای بالا نیز به قطعات داخلی آسیب می‌زند و ممکن است باعث سوختن قطعات یا فعال شدن سیستم حفاظت حرارتی شود.
راه‌حل: اگر علت گرمای زیاد، بار بیش از ظرفیت یا تهویه نامناسب باشد، باید شرایط کاری دستگاه اصلاح شود. در صورت خرابی فن، تعمیر یا تعویض فن کافی است. اگر قطعات داخلی آسیب دیده باشند، همان قطعات تعمیر یا تعویض می‌شوند. در صورت آسیب به بخش‌های اصلی، تعویض استابلایزر نیز باید بررسی شود.
7. سوختن مکرر فیوز استابلایزر
فیوز برای محافظت از مدار در برابر جریان بیش از حد طراحی شده است. بنابراین سوختن فیوز به‌تنهایی به معنی خرابی استابلایزر نیست و باید علت افزایش جریان مشخص شود.
اضافه‌بار، اتصال کوتاه، جریان راه‌اندازی بالای تجهیزات و خرابی قطعات داخلی از دلایل سوختن فیوز هستند. برای مثال، راه‌اندازی یک موتور پرقدرت ممکن است جریان زیادی ایجاد کند و باعث عمل کردن فیوز شود.
اگر فیوز پس از تعویض دوباره بسوزد، احتمال وجود ایراد در استابلایزر یا تجهیزات متصل بیشتر است. تعویض مکرر فیوز بدون پیدا کردن علت اصلی، مشکل را برطرف نمی‌کند و خطر آسیب بیشتر به مدار را افزایش می‌دهد.
راه‌حل: ابتدا باید علت افزایش جریان مشخص شود. اگر مشکل از بار متصل یا جریان راه‌اندازی باشد، با اصلاح شرایط بار نیازی به تعمیر استابلایزر نیست. ولی اگر یکی از قطعات داخلی مانند رله، ترانسفورماتور یا بخش‌های الکترونیکی خراب شده باشد، همان قطعه تعمیر یا تعویض می‌شود. در صورت آسیب گسترده به مدارهای اصلی و بالا بودن هزینه تعمیر، تعویض استابلایزر نیز باید بررسی شود.
8. قطع و وصل شدن مداوم رله‌ها
در استابلایزرهای رله‌ای، تغییر وضعیت رله‌ها بخشی از فرآیند تنظیم ولتاژ است. بنابراین شنیدن چند صدای کلیک هنگام تغییر ولتاژ ورودی، طبیعی است.
اما اگر رله‌ها بدون تغییر محسوس در ولتاژ ورودی، به‌صورت مداوم قطع و وصل شوند، عملکرد مدار تنظیم ولتاژ باید بررسی شود. در این حالت، سنسور ولتاژ، برد کنترل، مدار فرمان و خود رله‌ها از بخش‌های مشکوک هستند.
برای مثال، اگر سنسور ولتاژ مقدار ورودی را نادرست به برد گزارش کند، برد فرمان تغییر وضعیت رله را صادر می‌کند و رله بدون نیاز واقعی مرتب تغییر وضعیت می‌دهد. تکرار این حالت نیز باعث فرسودگی سریع‌تر کنتاکت‌های رله می‌شود.
راه‌حل: اگر خرابی به سنسور، رله یا مدار فرمان محدود باشد، همان قطعه تعمیر یا تعویض می‌شود. اما چنانچه برد اصلی یا چند بخش مهم دستگاه آسیب دیده باشند، تعمیر تخصصی لازم است. در صورت گسترده بودن خرابی و بالا بودن هزینه تعمیر، تعویض استابلایزر نیز باید بررسی شود.
9. نمایش نادرست ولتاژ
گاهی خود ولتاژ ورودی یا خروجی استابلایزر مشکلی ندارد و ایراد فقط مربوط به نمایش مقدار ولتاژ است. برای تشخیص این حالت، عدد نمایشگر باید با ولتاژ واقعی اندازه‌گیری‌شده مقایسه شود.
سنسور ولتاژ، مدار اندازه‌گیری، برد کنترل و نمایشگر در اندازه‌گیری و نمایش ولتاژ نقش دارند. خرابی هرکدام از این بخش‌ها باعث می‌شود عدد نمایش‌داده‌شده با ولتاژ واقعی مطابقت نداشته باشد.
این مشکل را نباید نادیده گرفت؛ زیرا ممکن است نمایشگر مقدار عادی را نشان دهد، در حالی که ولتاژ واقعی خروجی خارج از محدوده مناسب باشد.
راه‌حل: اگر ولتاژ واقعی مناسب باشد و فقط نمایشگر عدد اشتباه نشان دهد، سنسور، مدار اندازه‌گیری یا خود نمایشگر باید بررسی و در صورت خرابی تعمیر یا تعویض شود. اگر مشکل از برد کنترل یا مدار اندازه‌گیری باشد، تعمیر تخصصی لازم است. در صورت آسیب گسترده به مدار و بالا بودن هزینه تعمیر، تعویض استابلایزر نیز باید بررسی شود.
10. بوی سوختگی یا مشاهده آثار سوختگی
بوی سوختگی، تغییر رنگ ترمینال‌ها، ذوب شدن عایق سیم‌ها یا مشاهده آثار سوختگی روی قطعات از نشانه‌های جدی خرابی هستند. این علائم معمولاً نشان می‌دهند که بخشی از مدار تحت جریان یا حرارت غیرعادی قرار گرفته است.
اتصال شل، اضافه‌بار، اتصال کوتاه، عبور جریان بیش از حد و افزایش دمای قطعات از دلایل رایج ایجاد این وضعیت هستند. برای مثال، شل بودن یک ترمینال باعث افزایش مقاومت اتصال و تولید حرارت می‌شود و در صورت ادامه کار، به سیم، ترمینال یا قطعات اطراف آسیب می‌زند.
در صورت مشاهده بوی سوختگی یا آثار سوختگی، استابلایزر را خاموش و از برق جدا کنید و تا زمان بررسی متخصص دوباره روشن نکنید. باز کردن دستگاه و بررسی مدارهای داخلی نیز باید به تعمیرکار متخصص سپرده شود.
راه‌حل: اگر آسیب به یک ترمینال، سیم، فیوز یا قطعه مشخص محدود باشد، همان بخش تعمیر یا تعویض می‌شود. اما اگر ترانسفورماتور، برد اصلی یا چند بخش مهم دستگاه سوخته باشند، تعمیر پیچیده‌تر و پرهزینه‌تر خواهد بود. در این شرایط، تعویض استابلایزر نیز باید بررسی شود.
مشکلات رایج استابلایزر
| مشکل رایج استابلایزر | بخش درگیر یا علت مشکل | راهکار |
| تنظیم نشدن صحیح ولتاژ | سنسور ولتاژ، برد کنترل، رله یا ترانسفورماتور | عیب‌یابی مدار تنظیم و تعمیر یا تعویض قطعه معیوب |
| اختلال در سیستم خنک‌کننده | خرابی فن، مدار تغذیه فن یا تهویه نامناسب | بررسی فن و مسیر تهویه و تعویض قطعه معیوب |
| خرابی منبع تغذیه داخلی | آسیب قطعات الکترونیکی یا نوسانات شدید برق | بررسی مدار تغذیه و تعمیر یا تعویض قطعات آسیب‌دیده |
| اختلال در مدار حفاظتی | سنسورهای حفاظتی، برد کنترل یا مدار حفاظت | تست مدار حفاظت و تعمیر یا تعویض بخش معیوب |
| آسیب دیدن ترانسفورماتور | افزایش حرارت، جریان بیش از حد یا آسیب سیم‌پیچ‌ها | بررسی تخصصی ترانسفورماتور و تعمیر یا تعویض آن |
| خرابی رله‌ها | فرسودگی کنتاکت‌ها، جریان بالا یا استهلاک | بررسی رله و تعویض رله معیوب |
| خرابی سنسور ولتاژ | استهلاک یا آسیب الکتریکی | تست سنسور و تعویض آن در صورت خرابی |
| شل شدن یا سوختگی اتصالات | جریان بالا، اتصال نامناسب یا افزایش حرارت | بررسی تخصصی اتصالات و تعویض بخش آسیب‌دیده |
| خرابی مدار اندازه‌گیری | آسیب سنسور، مقاومت‌ها یا مدار اندازه‌گیری | بررسی مدار و تعمیر یا تعویض قطعه معیوب |
| خرابی نمایشگر | آسیب نمایشگر یا مدار ارسال اطلاعات | بررسی نمایشگر و مدار مربوط و تعویض قطعه معیوب |

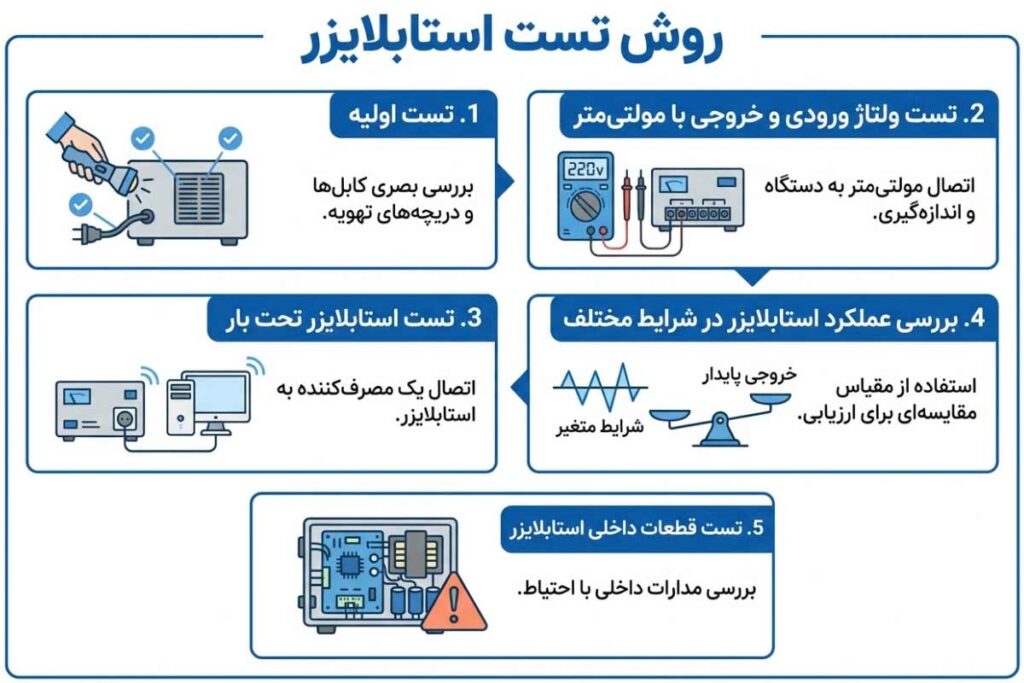

روش تست استابلایزر
برای تست استابلایزر بهتر است بررسی را از ساده‌ترین مرحله شروع کنید و به‌تدریج جلو بروید. ابتدا وضعیت ظاهری و برق ورودی بررسی کنید، سپس ولتاژ ورودی و خروجی اندازه بگیرید و بعد عملکرد دستگاه با بار موردنظر مورد ارزیابی قرار دهید. اگر مشکل در این مراحل مشخص نشود، بررسی داخلی باید توسط تعمیرکار متخصص انجام شود.
1. تست اولیه استابلایزر
قبل از اندازه‌گیری ولتاژ، ابتدا وضعیت ظاهری دستگاه و اتصالات آن را بررسی کنید. این مرحله ساده است و در بسیاری از موارد علت مشکل را مشخص می‌کند.
مراحل تست:
- استابلایزر را خاموش کنید و مطمئن شوید بدنه، کابل برق، دوشاخه و ترمینال‌های قابل مشاهده آسیب ندیده‌اند.
- بررسی کنید مسیرهای تهویه مسدود نباشند و اطراف دستگاه فضای کافی برای گردش هوا وجود داشته باشد.
- اگر دستگاه فن دارد، هنگام کار به عملکرد آن توجه کنید. کار نکردن فن یا ایجاد صدای غیرعادی نیاز به بررسی دارد.
- تجهیزات متصل به استابلایزر را بررسی کنید تا بار مصرفی از ظرفیت دستگاه بیشتر نباشد.
- استابلایزر را روشن کنید و وضعیت نمایشگر، چراغ‌های هشدار و صدای عملکرد دستگاه را بررسی کنید.
اگر در همین مرحله بوی سوختگی، دود، آثار ذوب‌شدگی یا داغ شدن غیرعادی مشاهده شد، دستگاه را خاموش کنید و از ادامه تست خودداری کنید.
2. تست ولتاژ ورودی و خروجی با مولتی‌متر
برای بررسی دقیق‌تر عملکرد استابلایزر، باید ولتاژ ورودی و خروجی آن را اندازه‌گیری کنید. این تست نشان می‌دهد دستگاه چه ولتاژی دریافت می‌کند و در خروجی چه مقداری تحویل می‌دهد.
مراحل تست:
- مولتی‌متر سالم و مناسب اندازه‌گیری ولتاژ AC را آماده کنید.
- حالت اندازه‌گیری ولتاژ متناوب را انتخاب کنید و رنج مناسب برق شهری را در نظر بگیرید.
- ولتاژ ورودی استابلایزر را اندازه‌گیری و مقدار آن را یادداشت کنید.
- سپس ولتاژ خروجی را اندازه‌گیری کنید.
- مقدار خروجی را با محدوده ولتاژ خروجی درج‌شده در مشخصات همان مدل مقایسه کنید.
در صورت امکان، اندازه‌گیری را در چند لحظه مختلف تکرار کنید تا مشخص شود مقدار خروجی ثابت است یا نوسان دارد.
اگر ولتاژ ورودی تغییر کند اما خروجی در محدوده تعیین‌شده توسط سازنده باقی بماند، عملکرد بخش تنظیم ولتاژ مناسب است. اما اگر تغییرات خروجی غیرعادی باشد، مدار تنظیم ولتاژ، سنسورها، رله‌ها یا سایر بخش‌های مرتبط باید بررسی شوند.
نکته ایمنی: اندازه‌گیری برق شهری با مولتی‌متر خطر برق‌گرفتگی دارد. اگر تجربه کار با برق شهر و مولتی‌متر ندارید، این تست را به تکنسین متخصص بسپارید.
3. تست استابلایزر تحت بار
بررسی استابلایزر در حالت بدون بار به‌تنهایی کافی نیست. ممکن است دستگاه در حالت بی‌باری ولتاژ مناسبی داشته باشد اما پس از اتصال مصرف‌کننده، خروجی دچار افت یا نوسان شود. به همین دلیل، عملکرد استابلایزر باید با بار واقعی نیز بررسی شود.
مراحل تست:
- ابتدا توان مصرفی دستگاه یا تجهیزی که قرار است به استابلایزر متصل شود را بررسی کنید.
- مطمئن شوید توان مصرف‌کننده با ظرفیت استابلایزر تناسب دارد.
- مصرف‌کننده را به خروجی استابلایزر متصل کنید.
- دستگاه را روشن کنید و اجازه دهید مصرف‌کننده در شرایط عادی کار کند.
- ولتاژ خروجی را در زمان کار اندازه‌گیری کنید.
- به تغییرات ولتاژ، صدای رله‌ها، افزایش دما و عملکرد نمایشگر توجه کنید.
اگر مصرف‌کننده موتور دارد، رفتار استابلایزر هنگام روشن شدن موتور را نیز بررسی کنید؛ زیرا جریان راه‌اندازی موتور از جریان عادی آن بیشتر است.
اگر با اتصال بار، ولتاژ خروجی به‌شدت افت کند، استابلایزر خاموش شود یا رله‌ها به‌صورت غیرعادی قطع و وصل شوند، ابتدا ظرفیت دستگاه و میزان بار بررسی شود. اگر بار متناسب باشد، احتمال وجود ایراد در مدار تنظیم یا سیستم حفاظتی استابلایزر مطرح می‌شود.
4. بررسی عملکرد استابلایزر در شرایط مختلف
برای عیب‌یابی دقیق‌تر، عملکرد دستگاه فقط در یک وضعیت بررسی نمی‌شود. باید مشخص شود مشکل در چه شرایطی ایجاد می‌شود و آیا با تغییر بار یا شرایط ورودی، رفتار دستگاه نیز تغییر می‌کند.
مراحل بررسی:
- عملکرد استابلایزر را بدون بار بررسی کنید.
- عملکرد دستگاه را با بار عادی بررسی کنید.
- مقدار ولتاژ ورودی و خروجی را در هر دو حالت اندازه بگیرید.
- وضعیت نمایشگر و تطابق عدد نمایش‌داده‌شده با مقدار واقعی ولتاژ را بررسی کنید.
- دمای بدنه و عملکرد فن را در زمان کار بررسی کنید.
- در مدل‌های رله‌ای، به تعداد و نحوه قطع و وصل رله‌ها توجه کنید.
- وجود صدای غیرعادی، بوی سوختگی یا آثار حرارت روی بدنه و اتصالات را بررسی کنید.
اگر مشکل فقط هنگام اتصال یک مصرف‌کننده خاص ایجاد می‌شود، توان مصرفی و جریان راه‌اندازی همان وسیله را بررسی کنید.
این مقایسه کمک می‌کند تا مشخص شود مشکل از بار متصل، شرایط برق ورودی یا خود استابلایزر است.
5. تست قطعات داخلی استابلایزر
اگر استابلایزر در تست‌های اولیه عملکرد مناسبی نداشته باشد، مرحله بعد بررسی قطعات داخلی است. این بررسی شامل بخش‌هایی مانند فیوز، رله، سنسور ولتاژ، برد کنترل، منبع تغذیه داخلی، ترانسفورماتور، خازن‌ها و اتصالات می‌شود.
برای مثال، خرابی سنسور ولتاژ اطلاعات اشتباه به برد کنترل ارسال می‌کند و باعث تنظیم نادرست خروجی می‌شود. خرابی رله نیز روی تغییر وضعیت مدار تنظیم اثر می‌گذارد. در برخی موارد، ایراد منبع تغذیه داخلی باعث می‌شود برد کنترل و سنسورها ولتاژ موردنیاز را دریافت نکنند.
مراحل این بخش باید توسط متخصص انجام شود که عبارتند از:
- دستگاه از برق جدا و برای بررسی ایمن آماده می‌شود.
- وضعیت ظاهری بردها، سیم‌ها، ترمینال‌ها و قطعات بررسی می‌شود.
- فیوزها، رله‌ها، سنسورها و مدار تغذیه از نظر خرابی بررسی می‌شوند.
- ولتاژهای موردنیاز مدارهای داخلی با تجهیزات مناسب اندازه‌گیری می‌شوند.
- عملکرد برد کنترل و مدار تنظیم ولتاژ بررسی می‌شود.
- در صورت نیاز، ترانسفورماتور و سایر قطعات اصلی تست می‌شوند.
- پس از مشخص شدن قطعه معیوب، درباره تعمیر یا تعویض همان قطعه تصمیم‌گیری می‌شود.
هشدار: باز کردن استابلایزر و تست مدارهای داخلی بدون دانش فنی و تجهیزات مناسب خطرناک است. حتی پس از قطع برق نیز بعضی قطعات داخلی مانند خازن‌ها ممکن است برای مدتی دارای ولتاژ باشند. بنابراین این مرحله باید به تعمیرکار متخصص سپرده شود.

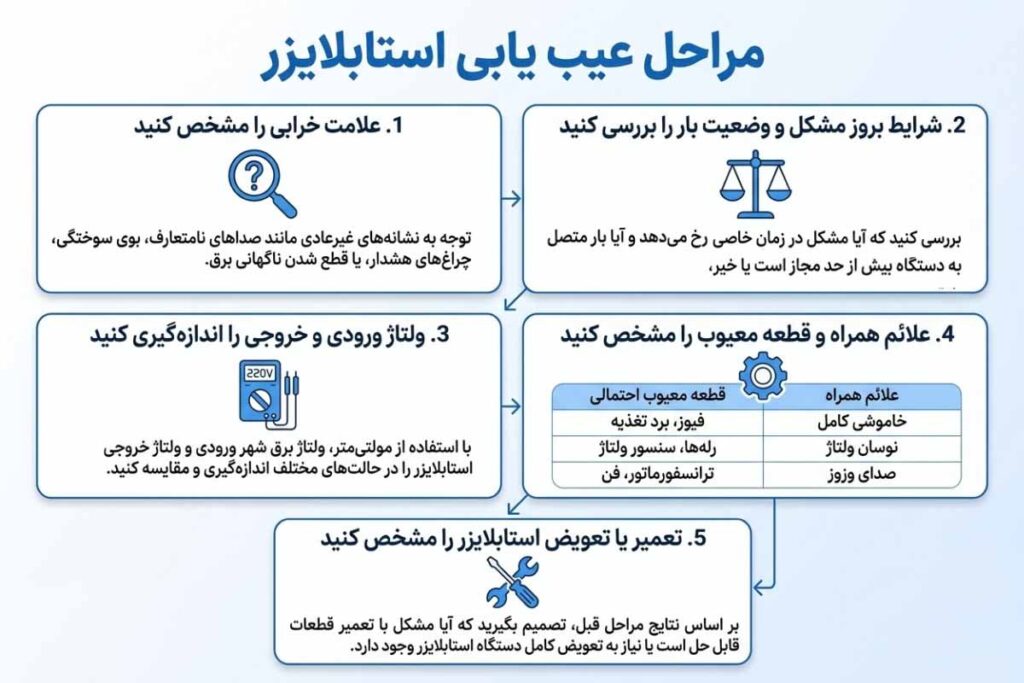

مراحل عیب یابی استابلایزر
برای عیب‌یابی استابلایزر، ابتدا موارد ساده مانند برق ورودی و تجهیزات متصل بررسی می‌شوند و سپس، در صورت باقی ماندن مشکل، بخش‌های تخصصی‌تر دستگاه مورد بررسی قرار می‌گیرند. هدف این است که مشخص شود ایراد از برق ورودی، بار مصرفی یا خود استابلایزر است.
1. علامت خرابی را مشخص کنید
ابتدا نوع مشکل را مشخص کنید؛ روشن نشدن، قطع شدن خروجی، نوسان ولتاژ، خاموش و روشن شدن مداوم، داغ شدن، صدای غیرعادی و سوختن فیوز، هرکدام مسیر عیب‌یابی متفاوتی دارند.
برای مثال، در روشن نشدن دستگاه باید برق ورودی و مدار تغذیه بررسی شود، در حالی که نوسان خروجی بیشتر به سنسور، رله و مدار تنظیم ولتاژ مربوط است.
2. شرایط بروز مشکل و وضعیت بار را بررسی کنید
در مرحله بعد مشخص کنید مشکل چه زمانی و تحت چه شرایطی ایجاد می‌شود. بلافاصله پس از روشن شدن یک وسیله پرمصرف، جریان راه‌اندازی و ظرفیت استابلایزر اهمیت بیشتری دارد. اگر مشکل پس از چند ساعت کار ظاهر شود، دمای دستگاه، فن و تهویه باید بررسی شوند. در صورتی که مشکل فقط هنگام افت یا افزایش شدید برق رخ دهد، عملکرد سیستم حفاظتی اهمیت بیشتری پیدا می‌کند.
همچنین تجهیزات متصل را بررسی کنید. یک مصرف‌کننده پرمصرف یا معیوب نیز باعث عملکرد نامناسب استابلایزر می‌شود. برای بررسی، تجهیزات غیرضروری را جدا کنید و عملکرد دستگاه را دوباره ارزیابی کنید.
ظرفیت استابلایزر، میزان بار، دمای محیط، تهویه و وضعیت برق ورودی نیز باید در همین مرحله بررسی شوند. اگر مشکل با کاهش بار یا اصلاح شرایط تهویه برطرف شود، ایراد لزوماً از قطعات داخلی نیست.
3. ولتاژ ورودی و خروجی را اندازه‌گیری کنید
ولتاژ ورودی و خروجی را با مولتی‌متر مناسب اندازه‌گیری و مقدار خروجی را با محدوده اعلام‌شده توسط سازنده مقایسه کنید.
اگر ورودی مناسب باشد اما خروجی نوسان غیرعادی داشته باشد، سنسور، رله، برد کنترل یا مدار تنظیم ولتاژ نیاز به بررسی دارند. اگر مشکل فقط هنگام تغییر شدید ولتاژ ورودی ایجاد شود، عملکرد سیستم حفاظتی باید بررسی شود.
نکته ایمنی: اندازه‌گیری برق شهر با مولتی‌متر خطر برق‌گرفتگی دارد. اگر تجربه کار با برق شهری ندارید، این مرحله را به تکنسین متخصص بسپارید.
4. علائم همراه و قطعه معیوب را مشخص کنید
| علائم مشاهده‌شده | بخش‌های مشکوک |
| نوسان ولتاژ + قطع و وصل رله | سنسور ولتاژ، رله و برد کنترل |
| داغ شدن + خاموش شدن | فن، تهویه و مدار حفاظت حرارتی |
| بوی سوختگی + سوختن فیوز | اتصال کوتاه، اضافه‌بار و قطعات آسیب‌دیده |
| بوی سوختگی + سوختن فیوز | فیوز، کلید، منبع تغذیه و برد |
| صدای غیرعادی + نوسان خروجی | رله، موتور یا مدار تنظیم ولتاژ |
اگر بررسی‌های قبلی علت مشکل را مشخص نکنند، بخش‌های داخلی مرتبط با خرابی مانند فیوز، رله، سنسور ولتاژ، برد کنترل، منبع تغذیه، فن، ترانسفورماتور و اتصالات باید بررسی شوند.
تشخیص فقط با ظاهر قطعات کافی نیست و در بسیاری از موارد به اندازه‌گیری تخصصی نیاز دارد. پس از شناسایی قطعه معیوب، علت خرابی آن نیز باید مشخص شود. برای مثال، سوختن فیوز فقط با تعویض فیوز برطرف نمی‌شود و باید علت افزایش جریان نیز پیدا شود.
5. تعمیر یا تعویض استابلایزر را مشخص کنید
اگر خرابی به یک قطعه مشخص محدود باشد و سایر بخش‌های اصلی سالم باشند، همان قطعه تعمیر یا تعویض می‌شود. ولی چنانچه که برد اصلی، ترانسفورماتور یا چند بخش مهم دستگاه آسیب دیده باشند، هزینه تعمیر، عمر دستگاه و وضعیت سایر قطعات باید بررسی شود. در صورت بالا بودن هزینه تعمیر نسبت به ارزش و وضعیت دستگاه، تعویض استابلایزر گزینه مناسب‌تری خواهد بود.
نکته ایمنی: باز کردن استابلایزر و تست مدارهای داخلی به دلیل وجود برق شهر، کار تخصصی است و باید توسط تعمیرکار متخصص انجام شود.
اگر استابلایزر روشن نشود چه باید کرد؟
اگر استابلایزر روشن نمی‌شود، مراحل زیر را به‌ترتیب بررسی کنید:
- برق ورودی و اتصالات را بررسی کنید: ابتدا پریز، کابل برق، دوشاخه و کلید دستگاه را بررسی کنید. مطمئن شوید برق به استابلایزر می‌رسد و کابل یا دوشاخه آسیب ندیده است.
- فیوز و سیستم حفاظتی را بررسی کنید: در صورت سالم بودن برق ورودی، وضعیت فیوز و سیستم حفاظتی را بررسی کنید. اضافه‌بار، اتصال کوتاه یا نوسان شدید برق ممکن است باعث فعال شدن حفاظت و قطع شدن دستگاه شود.
- تجهیزات متصل را جدا کنید: تمام تجهیزات متصل به استابلایزر را جدا و دستگاه را بدون بار بررسی کنید. اگر استابلایزر در این حالت روشن شد، باید ظرفیت دستگاه و وضعیت مصرف‌کننده‌ها بررسی شود.
- عملکرد دستگاه را بدون بار بررسی کنید: چنانچه استابلایزر با وجود برق ورودی مناسب و جدا بودن تجهیزات همچنان روشن نشود، احتمال خرابی داخلی وجود دارد. فیوز داخلی، منبع تغذیه، برد کنترل و مدار حفاظت از بخش‌هایی هستند که باید بررسی شوند.
- تعمیر یا تعویض را مشخص کنید: اگر خرابی به یک قطعه مشخص محدود باشد، همان قطعه تعمیر یا تعویض می‌شود. در صورت آسیب به چند بخش اصلی یا بالا بودن هزینه تعمیر، تعویض استابلایزر نیز باید بررسی شود.
نکته ایمنی: برای بررسی قطعات داخلی، استابلایزر را باز نکنید. این دستگاه با برق شهر کار می‌کند و تعمیر آن باید توسط تکنسین متخصص انجام شود.

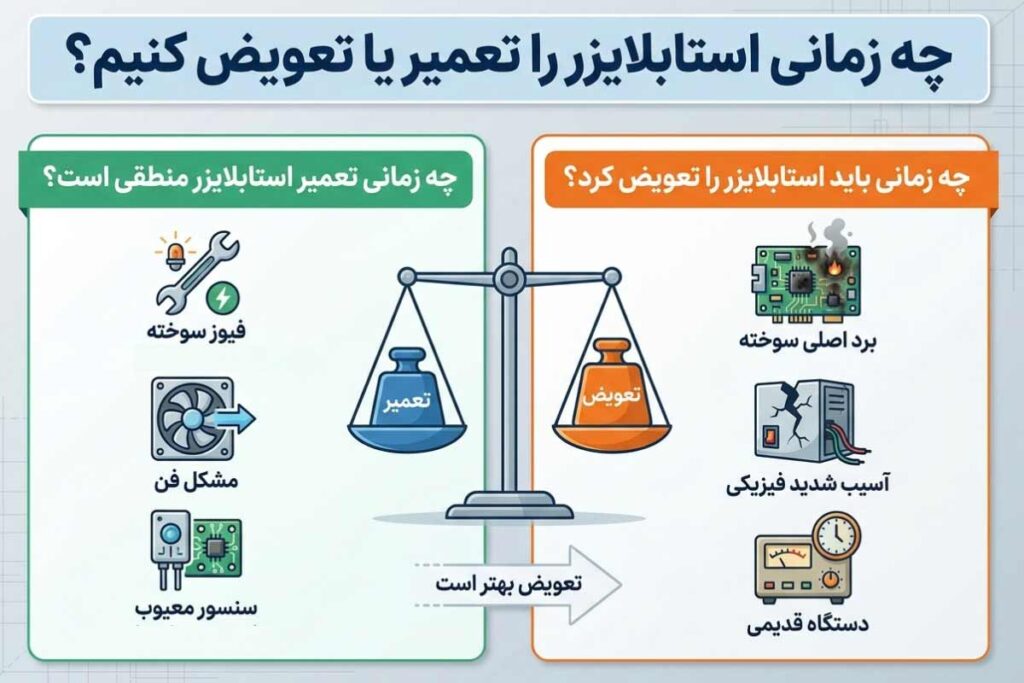

چه زمانی استابلایزر را تعمیر یا تعویض کنیم؟
هر خرابی استابلایزر به معنی تعویض دستگاه نیست. ابتدا باید علت خرابی، نوع قطعه آسیب‌دیده و وضعیت بخش‌های اصلی دستگاه مشخص شود. اگر ایراد به یک بخش مشخص محدود باشد و سایر قطعات سالم باشند، تعمیر معمولاً کافی است. در مقابل، اگر هم‌زمان چند بخش اصلی اسیب دیده باشد یا هزینه تعمیر بالا باشد، تعویض دستگاه به‌صرفه‌تر است.
چه زمانی تعمیر استابلایزر منطقی است؟
تعمیر زمانی منطقی است که منشأ خرابی مشخص باشد و قطعه معیوب بدون آسیب به سایر بخش‌های اصلی قابل تعمیر یا تعویض باشد. خرابی فیوز، رله، فن، سنسور ولتاژ، اتصالات یا برخی قطعات برد معمولاً در همین دسته قرار می‌گیرد. همچنین در مواردی که مشکل به دلیل اضافه‌بار، تهویه نامناسب یا یک اتصال معیوب ایجاد شده باشد، با رفع علت اصلی، نیازی به تعویض کل دستگاه نیست.پس از تعمیر نیز باید عملکرد استابلایزر بررسی شود. اگر دستگاه بتواند ولتاژ خروجی را به‌درستی تنظیم کند و سایر قطعات اصلی عملکرد مناسبی داشته باشند، تعمیر آن منطقی است.
چه زمانی باید استابلایزر را تعویض کرد؟
تعویض زمانی صحیح است که آسیب به بخش‌های اصلی دستگاه گسترده باشد، خرابی‌ها به‌صورت مکرر تکرار شوند یا هزینه تعمیر با ارزش دستگاه تناسب نداشته باشد.
آسیب جدی به ترانسفورماتور، برد اصلی یا مدارهای اصلی تنظیم و حفاظت از مواردی هستند که تعمیر را پیچیده‌تر می‌کند. در استابلایزرهای قدیمی نیز فرسودگی هم‌زمان چند قطعه اهمیت دارد؛ زیرا تعمیر یک بخش، لزوماً مشکلات سایر قطعات فرسوده را برطرف نمی‌کند.
بنابراین هنگام تصمیم‌گیری، باید هزینه تعمیر، وضعیت قطعات اصلی، عمر دستگاه و احتمال تکرار خرابی در کنار یکدیگر بررسی شوند. اگر تعمیر گسترده و پرهزینه باشد یا دستگاه همچنان پس از تعمیر قابل اعتماد نباشد، تعویض استابلایزر گزینه مناسب‌تری خواهد بود.
نکاتی در خصوص تعمیر استابلایزر
- علت اصلی خرابی را پیدا کنید: قبل از تعویض هر قطعه، باید علت خرابی مشخص شود. چون تعویض یک قطعه بدون رفع علت اصلی، احتمال تکرار مشکل را افزایش می‌دهد.
- قطعات مرتبط با خرابی را بررسی کنید: با توجه به نوع مشکل، بخش‌هایی مانند فیوز، رله، سنسور ولتاژ، برد کنترل، فن، منبع تغذیه، ترانسفورماتور و اتصالات داخلی باید بررسی شوند.
- بار متصل به دستگاه را در نظر بگیرید: اضافه‌بار یا جریان راه‌اندازی بالای تجهیزات، فشار زیادی به استابلایزر وارد می‌کند و در برخی موارد علت اصلی قطع شدن یا آسیب دیدن دستگاه است.
- تهویه و دمای دستگاه را بررسی کنید: تجمع گردوغبار، بسته بودن مسیر تهویه یا خرابی فن باعث افزایش دمای استابلایزر و آسیب به قطعات داخلی می‌شود.
- فیوز را فقط تعویض نکنید: اگر فیوز دوباره می‌سوزد، باید علت افزایش جریان، اتصال کوتاه یا خرابی یکی از قطعات داخلی مشخص شود.
- بعد از تعمیر، عملکرد دستگاه را تست کنید: پس از تعمیر باید ولتاژ ورودی و خروجی، عملکرد سیستم حفاظتی و رفتار استابلایزر تحت بار بررسی کنید تا از رفع کامل مشکل مطمئن شوید.
- تعمیر را به متخصص بسپارید: استابلایزر با برق شهر کار می‌کند و باز کردن یا تست قطعات داخلی بدون دانش فنی و تجهیزات مناسب، خطر برق‌گرفتگی و آسیب بیشتر به دستگاه را به همراه دارد.
از کجا استابلایزر مناسب بخریم؟
تفاوت خرید مطمئن با خرید معمولی، معمولاً در همین مرحله مشخص می‌شود. خیلی‌ها در خرید استابلایزر فقط قیمت و برند را مقایسه می‌کنند، اما براساس راهنمای خرید استابلایزر، پیش از خرید باید توان مصرفی تجهیزات، نوع برق، محدوده ولتاژ ورودی و شرایط استفاده مشخص شود. زیرا انتخاب استابلایزر با ظرفیت یا مدلِ نامناسب، نه‌تنها هزینه‌تان را هدر می‌دهد، بلکه استهلاک تجهیزات حساس شما را هم افزایش می‌دهد. برای اینکه انتخاب درستی داشته باشید، پیش از خرید حتماً این موارد را بررسی کنید:
- تناسب ظرفیت واقعی: مجموع توان مصرفی تجهیزات خود را محاسبه کنید. استابلایزر باید ظرفیتی متناسب با بارِ مصرفی شما داشته باشد؛ نه کمتر که دستگاه زیر فشار داغ کند، نه آن‌قدر بیشتر که هزینه‌ی اضافی روی دست‌تان بگذارد.
- سازگاری با ولتاژ منطقه: برق منطقه شما چقدر نوسان دارد؟ اگر در مناطق با افت ولتاژ شدید هستید، دستگاه شما باید بازه ولتاژ ورودی مناسبی را پشتیبانی کند تا مدام به حالت قطع نرود.
- سیستم‌های حفاظتی: استابلایزر استاندارد باید در برابر «اضافه‌بار»، «نوسانات شدید ولتاژ» و «دمای بالا» محافظتِ فعال داشته باشد.
- شفافیت فنی و اصالت: مشخصات فنی دستگاه، نوع تکنولوژی (رله‌ای یا سروو) و خدمات پس از فروش، آن چیزی است که شما را در بلندمدت نجات می‌دهد.
