تغییرات غیرمجاز ولتاژ و افزایش جریان، از عوامل مهم آسیب به تجهیزات الکتریکی و مدارهای برق ساختمان هستند. محافظ ولتاژ جریان یک تجهیز حفاظتی است که با اندازهگیری و بررسی پیوسته ولتاژ و جریان، شرایط الکتریکی مدار را بررسی میکند.
هرگاه ولتاژ از محدوده مجاز بالاتر یا پایینتر برود یا جریان از مقدار تعیینشده بیشتر شود، محافظ ولتاژ جریان فرمان قطع مدار را صادر میکند تا مصرفکننده در شرایط نامناسب از مدار خارج شود. پس از بازگشت ولتاژ و جریان به محدوده مجاز، خروجی محافظ با توجه به زمان تأخیر تنظیمشده دوباره وصل میشود. این تأخیر برای جلوگیری از وصل سریع مصرفکننده پس از برطرف شدن اختلال در نظر گرفته شده است.
نکته کلیدی در انتخاب و خرید محافط ولتاژ جریان:
توجه داشته باشید که تمام محافظهای پشتکنتوری یا محافظهای ورودی ساختمان، لزوماً «محافظ ولتاژ-جریان» نیستند؛ در واقع بسیاری از مدلهای موجود صرفاً «محافظ ولتاژ» بوده و جریانی را کنترل نمیکنند. اگر نیاز دارید علاوه بر نوسانات ولتاژ، جریان عبوری نیز مانیتور شود و در صورت بروز اضافهبار، مدار بهطور خودکار قطع گردد، حتماً هنگام خرید به کاتالوگ فنی محصول دقت کنید که قابلیت «اندازهگیری جریان» را داشته باشد.

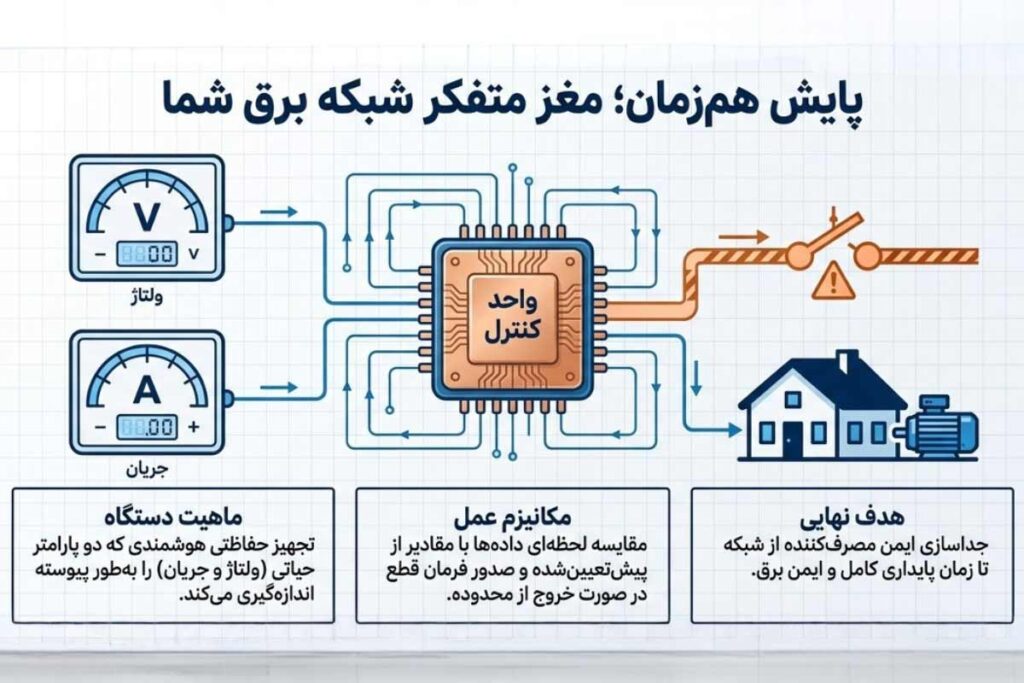

محافظ ولتاژ جریان چیست؟
محافظ ولتاژ جریان یک قطعه حفاظتی است که دو پارامتر ولتاژ و جریان را بهصورت همزمان اندازهگیری و با مقادیر از پیش تعیینشده مقایسه میکند. ساختار این دستگاه معمولاً شامل بخش اندازهگیری ولتاژ، مدار تشخیص جریان، واحد کنترل و بخش قطع و وصل خروجی است. نتیجه این پایش به واحد کنترل ارسال میشود تا وضعیت مدار نسبت به حدود حفاظتی مشخص شود.
در صورت عبور ولتاژ از حد بالا یا پایین تنظیمشده یا افزایش جریان بیش از مقدار مجاز، واحد کنترل فرمان قطع خروجی را صادر میکند. پس از برطرف شدن خطا، وصل مجدد خروجی بر اساس تنظیمات دستگاه و زمان تأخیر بازگشت انجام میشود. این تأخیر بهویژه برای بارهایی مانند کمپرسورها و موتورهای الکتریکی اهمیت دارد. زیرا وصل سریع پس از ناپایداری شبکه، شرایط مناسبی برای راهاندازی مجدد بار ایجاد نمیکند.
تفاوت اصلی محافظ ولتاژ-جریان با محافظ ولتاژ در تعداد پارامترهای مورد پایش است. محافظ ولتاژ، تغییرات ولتاژ را بررسی میکند؛ اما محافظ ولتاژ جریان علاوه بر ولتاژ، جریان عبوری از بار را نیز تحت نظر دارد. در مدلهای قابل تنظیم، کاربر یا نصاب بر اساس مشخصات مدار و نوع مصرفکننده، حد بالا و پایین ولتاژ، جریان مجاز و زمانهای عملکرد و بازوصل را تنظیم میکند.

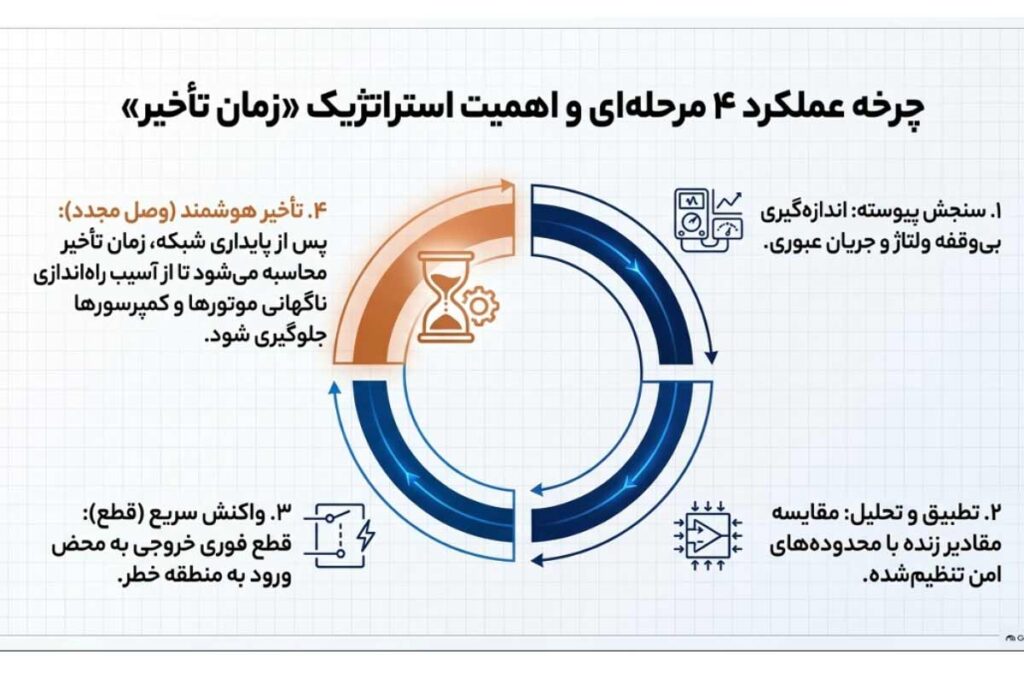

عملکرد محافظ ولتاژ جریان
محافظ ولتاژ جریان در مسیر تغذیه بار نصب میشود و بهصورت پیوسته مقدار ولتاژ و جریان عبوری را اندازهگیری میکند. مقادیر اندازهگیری شده با حدود حفاظتی تنظیم شده در دستگاه مقایسه میشوند تا شرایط برق ورودی مشخص شود.
در حالت عادی، خروجی محافظ در وضعیت وصل قرار دارد و برق به بار میرسد. اگر ولتاژ از محدوده مجاز بالاتر یا پایینتر برود، یا جریان از مقدار تعیین شده بیشتر شود، مدار کنترل شرایط غیرعادی را تشخیص داده و فرمان قطع خروجی را صادر میکند. در نتیجه، برق بار تا زمان برطرف شدن شرایط نامناسب قطع میماند.
پس از بازگشت ولتاژ و جریان به محدوده مجاز، محافظ بلافاصله مدار را وصل نمیکند؛ بلکه بر اساس زمان تأخیر تنظیم شده، شرایط ورودی را بررسی و سپس فرمان وصل مجدد را صادر میکند. این تأخیر بهخصوص در زمان نوسانات لحظهای یا هنگام برگشت برق اهمیت دارد.
بهطور کلی، عملکرد محافظ ولتاژ جریان در چهار مرحله انجام میشود:
- اندازهگیری ولتاژ و جریان
- مقایسه مقادیر با حدود تنظیمشده
- قطع خروجی در شرایط غیرمجاز
- وصل مجدد پس از بازگشت شرایط به محدوده مجاز و پایان زمان تأخیر
محدودههای قطع و وصل، زمانهای تأخیر و نحوه عملکرد خروجی، بسته به مدل و طراحی محافظ متفاوت است؛ بنابراین تنظیمات باید مطابق مشخصات فنی همان دستگاه انجام شود.
تفاوت محافظ ولتاژ جریان با محافظ ولتاژ و محافظ جریان
| ویژگی | محافظ ولتاژ | محافظ جریان | محافظ ولتاژ جریان |
| پارامتر مورد بررسی | ولتاژ شبکه | جریان عبوری از مدار | ولتاژ و جریان |
| مبنای عملکرد | افت یا افزایش ولتاژ خارج از محدوده مجاز | عبور جریان از حد تعیین شده | خروج ولتاژ یا جریان از حدود تنظیم شده |
| نحوه عملکرد | اندازهگیری ولتاژ و قطع خروجی در صورت افت یا افزایش غیرمجاز ولتاژ | اندازهگیری جریان و قطع مدار در شرایط اضافهجریان، متناسب با نوع تجهیز | اندازهگیری همزمان ولتاژ و جریان و قطع خروجی در شرایط تعیینشده |
| پارامترهای قابل تنظیم | حد بالا و پایین ولتاژ و در مدلهای دیجیتال، زمانهای عملکرد | بسته به نوع تجهیز، حد جریان و زمان عملکرد | حد بالا و پایین ولتاژ، حد جریان و زمانهای قطع و وصل |
| محل نصب متداول | پریز، ورودی واحد یا تابلو برق | تابلو برق و مدار تغذیه | ورودی واحد، جعبه فیوز یا تابلو برق |
| کاربرد اصلی | حفاظت در برابر افت و افزایش غیرمجاز ولتاژ | حفاظت در برابر اضافهجریان | کنترل همزمان وضعیت ولتاژ و جریان |
| دامنه حفاظت | فقط پارامتر ولتاژ | فقط پارامتر جریان | دو پارامتر ولتاژ و جریان |
| جایگزین تجهیزات حفاظتی دیگر | خیر | خیر | خیر |

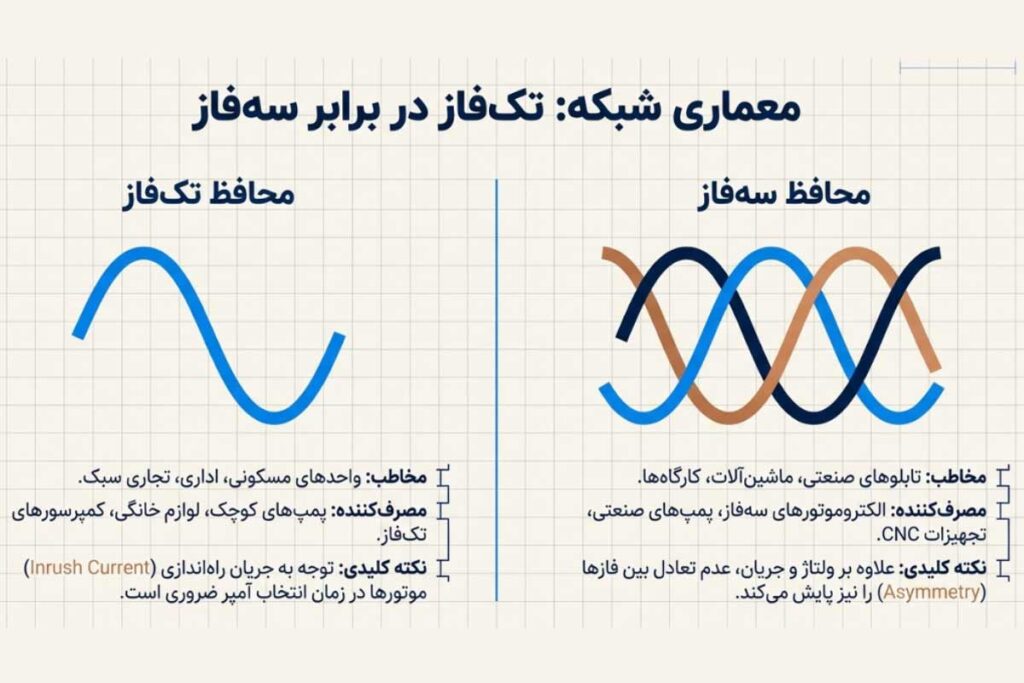

معرفی انواع محافظ ولتاژ جریان
محافظهای ولتاژ جریان از نظر نوع شبکه تغذیه به دو گروه اصلی تکفاز و سهفاز تقسیم میشوند. انتخاب نوع محافظ به ساختار شبکه برق، نوع بار، جریان مصرفی و شرایط محل نصب بستگی دارد. محافظ تکفاز برای مدارهای تکفاز طراحی شده و محافظ سهفاز برای کنترل پارامترهای الکتریکی در شبکههای سهفاز به کار میرود.
1. محافظ ولتاژ جریان تکفاز
محافظ ولتاژ جریان تکفاز برای مدارهای تکفاز، بهخصوص در واحدهای مسکونی، ساختمانهای اداری و برخی کاربردهای تجاری و صنعتی استفاده میشود. این دستگاه با نصب در مسیر ورودی برق یا داخل جعبه فیوز، ولتاژ و جریان مدار را اندازهگیری میکند. سپس در صورت خارج شدن مقادیر از حدود تنظیم شده، خروجی را قطع میکند.
در کاربردهای صنعتی و کشاورزی نیز از مدلهای تکفاز برای بارهایی مانند پمپ، کمپرسور و برخی ماشینآلات تکفاز استفاده میشود. در این موارد، انتخاب ظرفیت محافظ باید با توجه به جریان نامی و جریان راهاندازی بار انجام شود؛ زیرا بارهای موتوری هنگام راهاندازی جریان بیشتری نسبت به حالت عادی مصرف میکنند.
2. محافظ ولتاژ جریان سهفاز
محافظ ولتاژ جریان سهفاز برای شبکههای سهفاز و تجهیزاتی مانند موتورهای سهفاز، پمپها، تابلوهای برق صنعتی و ماشینآلات سهفاز مورد استفاده قرار میگیرد. این نوع محافظ علاوه بر کنترل ولتاژ و جریان، در مدلهای دارای قابلیتهای مربوط به شبکه سهفاز، شرایطی مانند عدم تعادل ولتاژ بین فازها را نیز بررسی میکند.
انتخاب محافظ سهفاز باید بر اساس ولتاژ شبکه، جریان نامی، نوع بار، جریان راهاندازی و قابلیتهای حفاظتی مدل موردنظر انجام شود. همچنین ظرفیت محافظ برای بارهای مقاومتی و القایی لزوماً یکسان نیست و باید مطابق مشخصات فنی سازنده انتخاب شود.
جدول تفاوت محافظ ولتاژ جریان تک فاز و سه فاز
| ویژگی | محافظ ولتاژ جریان تکفاز | محافظ ولتاژ جریان سهفاز |
| نوع شبکه | تکفاز | سهفاز |
| تعداد فاز تحت کنترل | یک فاز | سه فاز |
| نوع مصرفکننده | تجهیزات و مدارهای تکفاز | تجهیزات و مدارهای سهفاز |
| کاربرد متداول | واحدهای مسکونی، اداری و برخی تجهیزات تکفاز | تابلوهای برق صنعتی، موتورهای سهفاز، پمپها و ماشینآلات صنعتی |
| پارامترهای مورد بررسی | ولتاژ و جریان مدار تکفاز | ولتاژ و جریان فازهای شبکه سهفاز |
| نکته مهم در انتخاب | جریان نامی، نوع بار و مشخصات شبکه | جریان نامی، نوع بار، جریان راهاندازی و مشخصات شبکه سهفاز |
| مناسب برای شبکه سهفاز | خیر | بله |
| مناسب برای مدار تکفاز | بله | خیر، مگر طبق طراحی و مشخصات سازنده |
| پیچیدگی نصب و سیمکشی | سادهتر | پیچیدهتر و وابسته به ساختار تابلو و شبکه |
| جایگزین تجهیزات حفاظتی اصلی | خیر | خیر |

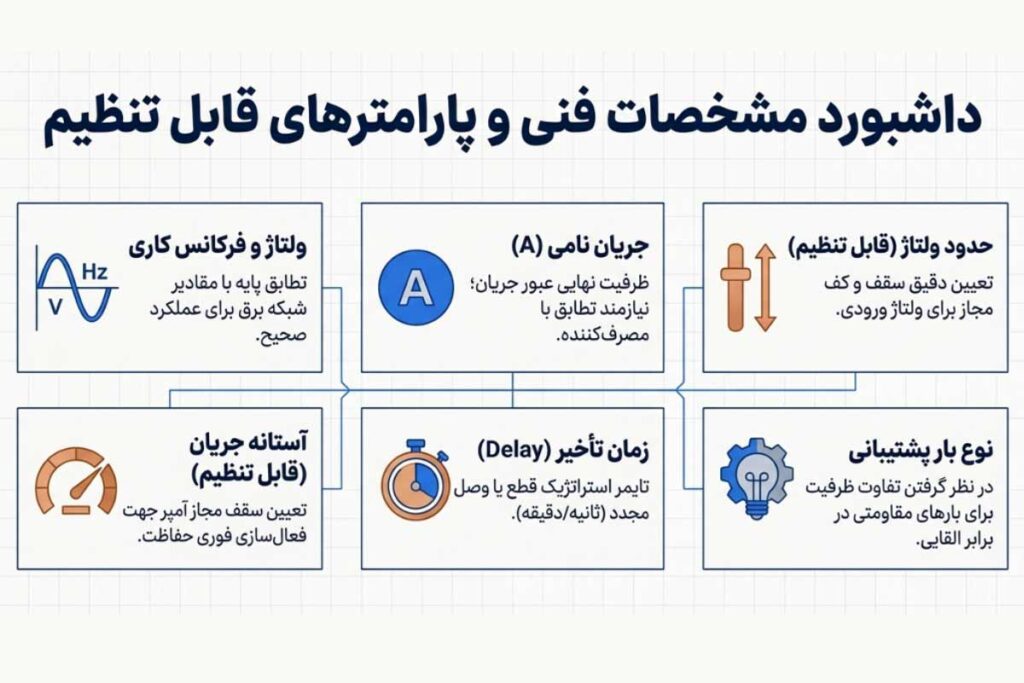

مشخصات فنی محافظ ولتاژ جریان
مشخصات فنی محافظ ولتاژ جریان، ظرفیت و محدوده عملکرد آن را مشخص میکند. هنگام انتخاب این دستگاه، علاوه بر جریان نامی، باید ولتاژ کاری، محدوده تنظیم و نوع بار مصرفی نیز بررسی شود. مهمترین مشخصات این دستگاه عبارتاند از:
- ولتاژ کاری: محدوده ولتاژی که محافظ برای عملکرد صحیح در شبکه برق طراحی شده است.
- فرکانس کاری: فرکانس مجاز شبکه برای عملکرد صحیح دستگاه.
- جریان نامی: مقدار جریانی که محافظ برای عبور در شرایط کاری معین طراحی شده و باید با جریان مصرفی مدار تناسب داشته باشد.
- محدوده تنظیم ولتاژ: امکان تعیین حد پایین و بالای ولتاژ برای تشخیص شرایط غیرمجاز.
- حد جریان قابل تنظیم: مقدار جریان تعیین شده برای فعال شدن حفاظت جریان در صورت عبور جریان از حد تنظیم شده.
- زمان تأخیر: مدتزمان تنظیم شده برای قطع یا وصل مجدد مدار پس از تشخیص شرایط غیرمجاز.
- نمایشگر دیجیتال: در مدلهای مجهز به نمایشگر، مقدار لحظهای ولتاژ و جریان مدار نمایش داده میشود.
- نوع بار قابل پشتیبانی: ظرفیت محافظ برای بارهای مقاومتی و القایی متفاوت است و باید متناسب با نوع مصرفکننده انتخاب شود.
- ترمینالهای ورودی و خروجی: محل اتصال برق ورودی و خروجی مدار که سیمکشی آن باید متناسب با جریان مدار و سطح مقطع سیم انجام شود.
- روش نصب: با توجه به طراحی محصول، محافظ معمولاً داخل جعبه فیوز یا تابلو برق و روی ریل نصب میشود.
بنابراین، برای انتخاب محافظ ولتاژ جریان قابل تنظیم، صرفاً مقدار آمپر دستگاه ملاک مناسبی نیست. ولتاژ کاری، محدوده تنظیم، نوع بار، زمان تأخیر و روش نصب نیز باید با مشخصات مدار مطابقت داشته باشند.

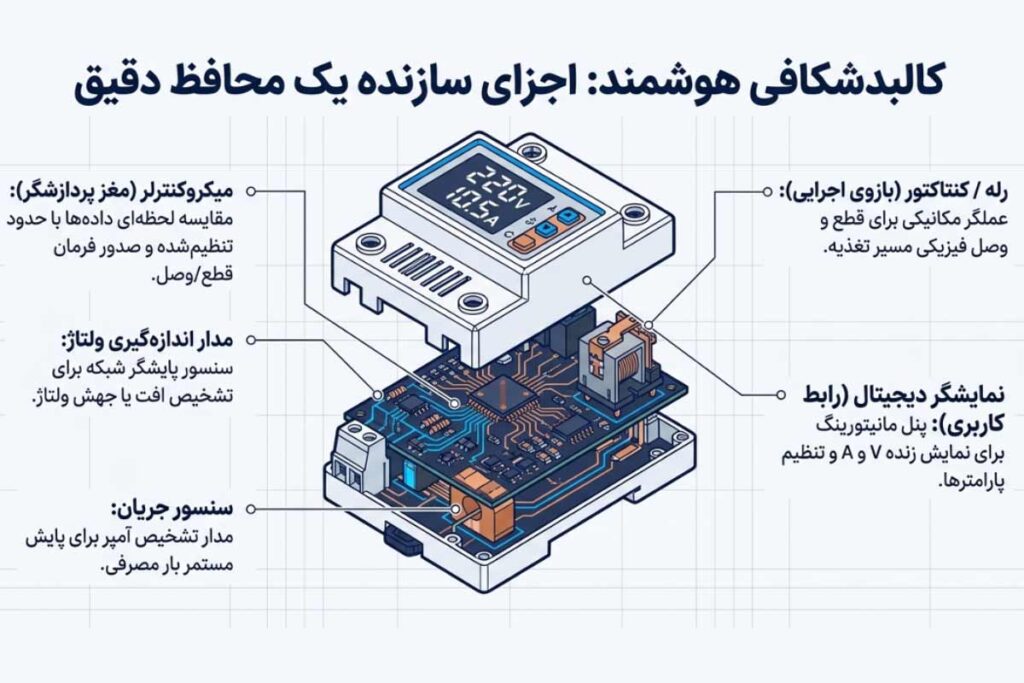

بررسی اجزای داخلی محافظ ولتاژ جریان
محافظ ولتاژ جریان از بخشهای مختلفی برای اندازهگیری، پردازش اطلاعات و کنترل مدار تشکیل شده است. این اجزا در کنار یکدیگر ولتاژ و جریان را بررسی و در صورت تشخیص شرایط خارج از محدوده تنظیمشده، فرمان قطع یا وصل خروجی را اجرا میکنند. ساختار داخلی دستگاه با توجه به مدل و ظرفیت آن متفاوت است، اما بخشهای اصلی معمولاً شامل موارد زیر هستند:
1. میکروکنترلر
در محافظهای دیجیتال و قابل تنظیم، میکروکنترلر وظیفه پردازش اطلاعات اندازهگیری شده را بر عهده دارد. مقادیر ولتاژ و جریان پس از اندازهگیری به بخش کنترل ارسال میشوند و میکروکنترلر آنها را با حدود تنظیم شده مقایسه میکند. در صورت تشخیص شرایط غیرمجاز، فرمان لازم برای قطع یا وصل خروجی صادر میشود.
2. مدار اندازهگیری ولتاژ
مدار اندازهگیری ولتاژ، مقدار ولتاژ شبکه را اندازه میگیرد و سیگنال متناسب با آن را به بخش کنترل منتقل میکند. این بخش اطلاعات لازم درباره وضعیت ولتاژ را در اختیار مدار کنترلی قرار میدهد تا افت یا افزایش ولتاژ نسبت به محدوده تعیینشده تشخیص داده شود.
3. سنسور جریان
سنسور جریان وظیفه اندازهگیری جریان عبوری از مدار را بر عهده دارد. روش اندازهگیری با توجه به طراحی و ظرفیت محافظ متفاوت است و در مدلهای مختلف از روشهایی مانند شنت (Shunt)، ترانسفورماتور جریان (CT) یا سنسور اثر هال استفاده میشود. مقدار جریان اندازهگیری شده برای بررسی وضعیت بار و اعمال حفاظت جریان در اختیار مدار کنترل قرار میگیرد.
4. رله یا کنتاکتور
رله یا کنتاکتور بخش اجرایی مدار است و فرمان صادرشده از واحد کنترل را به قطع یا وصل مسیر تغذیه تبدیل میکند. در محافظهای با ظرفیت پایین، رله داخلی برای کنترل خروجی استفاده میشود. در مدارهای با جریان بالاتر نیز بسته به طراحی سیستم، کنتاکتور خارجی در مسیر بار قرار میگیرد تا قطع و وصل جریان توسط تجهیزی با ظرفیت متناسب انجام شود.
5. نمایشگر دیجیتال
در مدلهای مجهز به نمایشگر، وضعیت پارامترهای اصلی روی پنل دستگاه نمایش داده میشود. ولتاژ و جریان لحظهای، وضعیت عملکرد و برخی تنظیمات حفاظتی، بسته به مدل، روی نمایشگر قابل مشاهده هستند. وجود نمایشگر، تنظیم پارامترها و بررسی وضعیت عملکرد محافظ را برای کاربر سادهتر میکند.

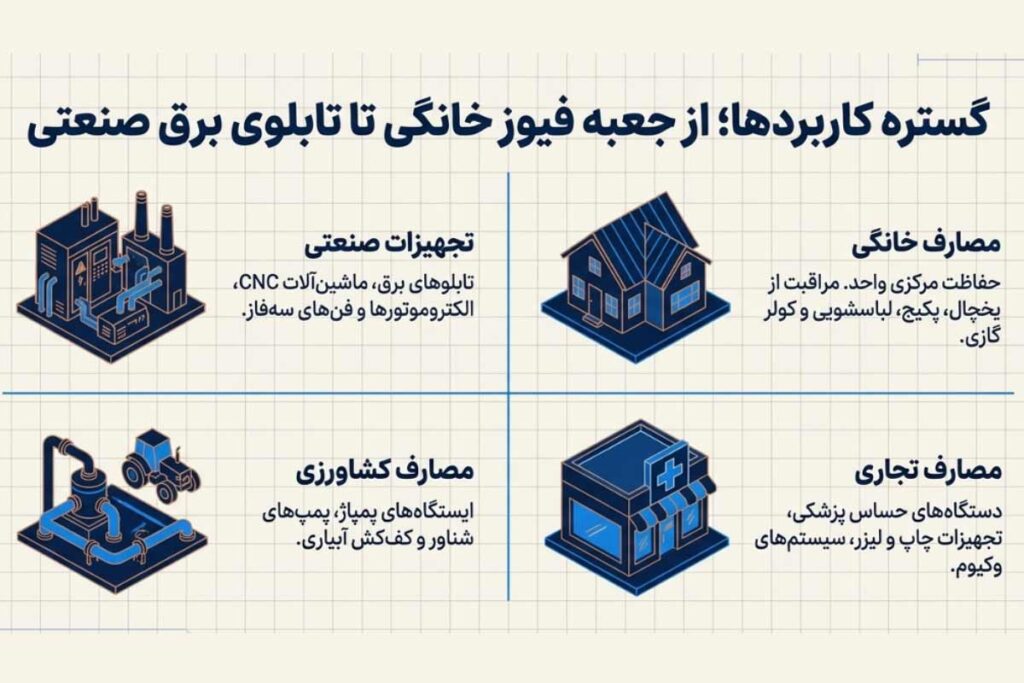

کاربرد محافظ ولتاژ جریان چیست؟
محافظ ولتاژ جریان در مدارهایی که کنترل همزمان ولتاژ و جریان اهمیت دارد، استفاده میشود. این دستگاه با توجه به نوع شبکه و ظرفیت مدار، در بخشهای مختلف مسکونی، صنعتی، تجاری و کشاورزی کاربرد دارد. مهمترین موارد استفاده عبارتاند از:
- مصارف خانگی: برای کنترل برق ورودی واحد مسکونی و کاهش ریسک آسیب به تجهیزاتی مانند یخچال، فریزر، پکیج، ماشین لباسشویی، ماشین ظرفشویی، تلویزیون، پمپ آب و کولر استفاده میشود. در این حالت، محافظ بهصورت مرکزی در مسیر برق ورودی نصب میشود و ولتاژ و جریان مدار را اندازهگیری میکند.
- تجهیزات صنعتی: در تابلوهای برق، ماشینآلات تکفاز و سهفاز، الکتروموتورها، فنها، کمپرسورها، پمپها و تجهیزات CNC کاربرد دارد. برای این مصرفکنندهها، جریان نامی، جریان راهاندازی و نوع بار باید هنگام انتخاب محافظ بررسی شود.
- مصارف تجاری: تجهیزات پزشکی، دستگاههای چاپ و لیزر، تجهیزات وکیوم و برخی دستگاههای الکترونیکی از جمله کاربردهای تجاری محافظ ولتاژ جریان هستند. در این موارد، ظرفیت محافظ باید متناسب با مشخصات برق ورودی و جریان مصرفی انتخاب شود.
- مصارف کشاورزی: پمپهای شناور، کفکش، پمپهای آبیاری و تجهیزات ایستگاههای پمپاژ نیز در این گروه قرار میگیرند. نوع موتور، جریان مصرفی و تکفاز یا سهفاز بودن شبکه از عوامل مهم در انتخاب محافظ مناسب هستند.

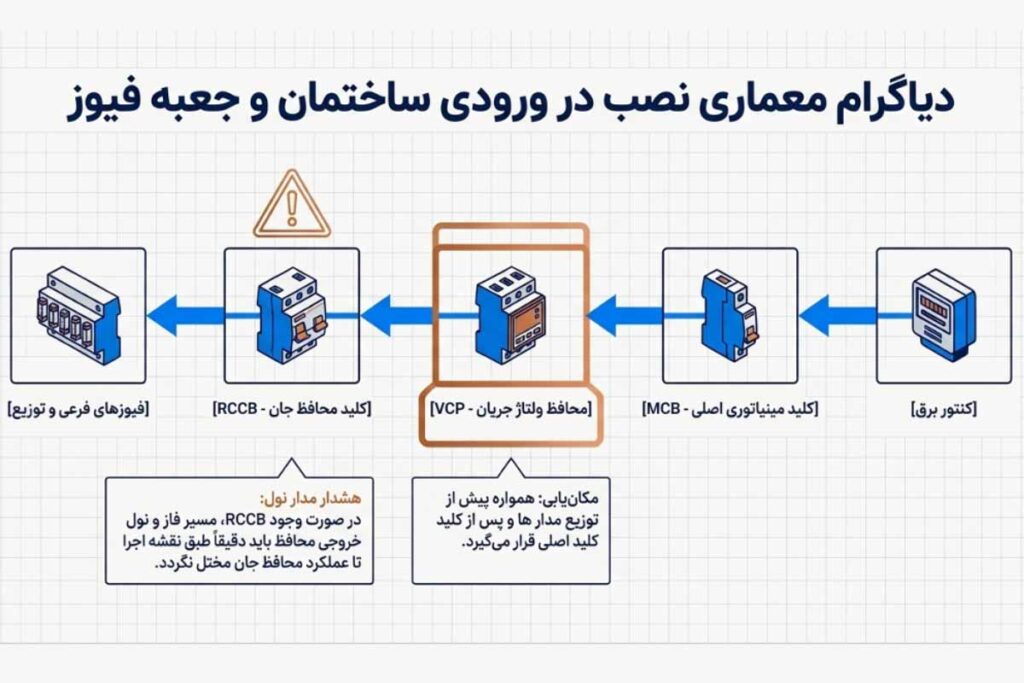

محل نصب محافظ ولتاژ جریان کجاست؟
محافظ ولتاژ جریان معمولاً در مسیر ورودی برق نصب میشود تا ولتاژ و جریان پیش از توزیع برق بین مدارهای مختلف اندازهگیری و بررسی شوند. اگر هدف، حفاظت از برق یک واحد باشد، این دستگاه معمولاً داخل تابلو برق یا جعبه فیوز و در مسیر ورودی قرار میگیرد.
ترتیب کلی تجهیزات، با توجه به طراحی تابلو و مدل محافظ، به صورت زیر است:
کنتور → کلید اصلی یا فیوز ورودی → محافظ ولتاژ جریان → توزیع مدارها
محل نصب محافظ با توجه به کاربرد آن متفاوت است:
- تابلو برق: برای حفاظت مرکزی از برق ورودی واحد یا ساختمان
- جعبه فیوز: برای کنترل برق ورودی و مدارهای داخلی واحد
- ورودی یک مدار مشخص: زمانی که هدف، حفاظت از یک گروه خاص از مصرفکنندهها باشد
- پریز: مربوط به محافظهای پریزی است و با محافظ مرکزی تفاوت دارد
یک نکته مهم این است که محافظ ولتاژ جریان جایگزین فیوز و کلید مینیاتوری نیست. کلیدهای حفاظتی وظایفی مانند حفاظت در برابر اضافهجریان و اتصال کوتاه را بر عهده دارند، در حالی که محافظ ولتاژ جریان، ولتاژ و جریان را بر اساس حدود تنظیمشده اندازهگیری میکند و در شرایط غیرمجاز، خروجی را قطع میکند.
بنابراین، اگر از محافظ ولتاژ جریان بهعنوان محافظ مرکزی استفاده شود، محل نصب آن باید در مسیر ورودی تابلو و پیش از توزیع مدارها، مطابق آرایش تأییدشده برای همان مدل انتخاب شود.

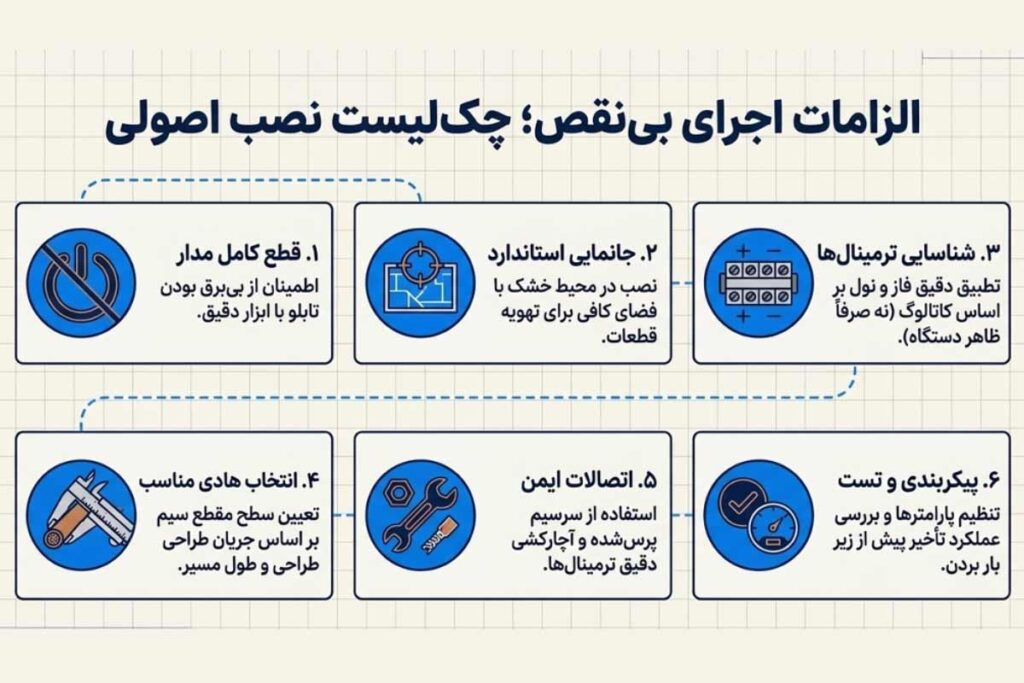

راهنمای نصب محافظ ولتاژ جریان
نصب محافظ ولتاژ جریان فقط به اتصال چند سیم به ترمینالهای دستگاه محدود نمیشود؛ محل قرارگیری محافظ، ترتیب تجهیزات حفاظتی، انتخاب سیم و نحوه اتصال ترمینالها نیز در عملکرد صحیح آن تأثیر دارند. پیش از نصب، نقشه سیمکشی همان مدل را بررسی کنید و مشخصات محافظ را با مدار موردنظر تطبیق دهید.
مراحل کلی نصب به این صورت است:
- برق مدار را قطع کنید: پیش از باز کردن تابلو یا جعبه فیوز، برق ورودی را قطع کنید و با ابزار اندازهگیری مناسب از بیبرق بودن مدار مطمئن شوید.
- محل نصب را مشخص کنید: محافظ باید در محل خشک و ایمن، داخل تابلو برق یا جعبه فیوز و با فضای کافی برای سیمکشی و تهویه نصب شود.
- ترمینالها را شناسایی کنید: ورودی و خروجی، فاز و نول را از روی علائم درجشده روی بدنه و نقشه دستگاه مشخص کنید. چون اتصال اشتباه ترمینالها باعث عملکرد نادرست محافظ میشود.
- ترتیب تجهیزات را رعایت کنید: آرایش تجهیزات را باید مطابق نقشه سازنده و طراحی تابلو انجام دهید. در آرایش مورد تأیید برخی مدلها، محافظ پس از کلید مینیاتوری و پیش از تجهیزات حفاظتی بعدی مانند RCCB قرار میگیرد.
- سیمکشی را اصولی انجام دهید: سطح مقطع سیم را بر اساس جریان طراحی، ظرفیت مدار، طول مسیر و شرایط نصب انتخاب کنید. استفاده از سرسیم مناسب نیز کیفیت اتصال به ترمینال را بهبود میدهد.
- اتصالات را بررسی کنید: تمام ترمینالها را طبق دستورالعمل سازنده محکم کنید. شل بودن اتصال باعث افزایش مقاومت، داغشدن ترمینال و ایجاد خطر میشود.
- محافظ را راهاندازی و تست کنید: پس از تکمیل سیمکشی، تنظیمات ولتاژ، جریان و زمان تأخیر را مطابق مشخصات مدار انجام دهید و عملکرد دستگاه را بررسی کنید.
به دلیل ارتباط مستقیم این دستگاه با برق شهر، نصب و سیمکشی محافظ ولتاژ جریان باید توسط فرد متخصص و مطابق نقشه همان مدل انجام شود.
1. نصب محافظ ولتاژ جریان در جعبه فیوز
اگر محافظ ولتاژ جریان برای حفاظت از برق یک واحد مورد استفاده قرار بگیرد، جعبه فیوز یکی از محلهای رایج نصب آن است. در این حالت، محافظ در مسیر ورودی برق قرار میگیرد تا پیش از توزیع برق بین مدارهای مختلف، ولتاژ و جریان را اندازهگیری و بررسی کند.
در یک آرایش متداول، مسیر تجهیزات از ورودی به سمت مدارهای مصرف به شکل زیر است:
کنتور ← کلید مینیاتوری اصلی ← محافظ ولتاژ جریان ← کلید محافظ جان (RCCB) ← فیوزهای فرعی
مراحل نصب در جعبه فیوز
- قطع و بررسی برق: ابتدا برق ورودی را قطع کنید و با مولتیمتر یا ابزار اندازهگیری مناسب، از بیبرق بودن مدار مطمئن شوید. محل نصب نیز باید فضای کافی برای سیمکشی و دفع حرارت داشته باشد.
- اتصال کلید اصلی: برق خروجی کنتور را وارد کلید مینیاتوری اصلی کنید. ظرفیت این کلید باید متناسب با طراحی و ظرفیت مدار انتخاب شود.
- اتصال ورودی محافظ: پس از کلید اصلی، فاز و نول به ترمینالهای ورودی محافظ متصل کنید. محل ترمینالهای L و N یا IN باید از روی نقشه و علائم درجشده روی همان مدل مشخص کنید و سیمبندی را صرفاً بر اساس ظاهر دستگاه انجام ندهید.
- اتصال خروجی محافظ: خروجی محافظ را به تجهیزات حفاظتی بعدی و مدارهای ساختمان متصل کنید. اگر RCCB در مدار وجود دارد، مسیر فاز و نول باید دقیقاً مطابق نقشه سیمکشی محافظ و کلید محافظ جان اجرا شود. چون عبور نول از مسیر نادرست باعث اختلال در عملکرد RCCB میشود.
- انتخاب سیم و سرسیم: سطح مقطع سیم را بر اساس جریان طراحی، ظرفیت کلید حفاظتی، طول مسیر و شرایط نصب تعیین کنید. استفاده از سرسیم مناسب و پرس صحیح آن نیز اتصال مطمئنتری در ترمینال ایجاد میکند.
- بررسی اتصالات: پس از اتمام سیمکشی، تمام ترمینالها و اتصالات را بررسی نمایید و طبق دستورالعمل سازنده محکم کنید. شل بودن ترمینال باعث افزایش مقاومت اتصال و تولید حرارت میشود.
- راهاندازی و تست: پس از بررسی سیمکشی، برق مدار را وصل کنید. عملکرد محافظ، نمایش ولتاژ و جریان و زمان تأخیر وصل را بررسی کنید. سپس عملکرد RCCB و مدارهای خروجی نیز تست کنید.
نکته مهم: ترتیب دقیق ترمینالها، نحوه سیمبندی نول و آرایش تجهیزات حفاظتی به مدل محافظ و ساختار تابلو بستگی دارد. بنابراین، نقشه سیمکشی همان مدل باید مرجع نهایی نصب باشد. به دلیل ارتباط مستقیم دستگاه با برق شهر، اجرای سیمکشی و راهاندازی باید توسط برقکار ماهر انجام شود.

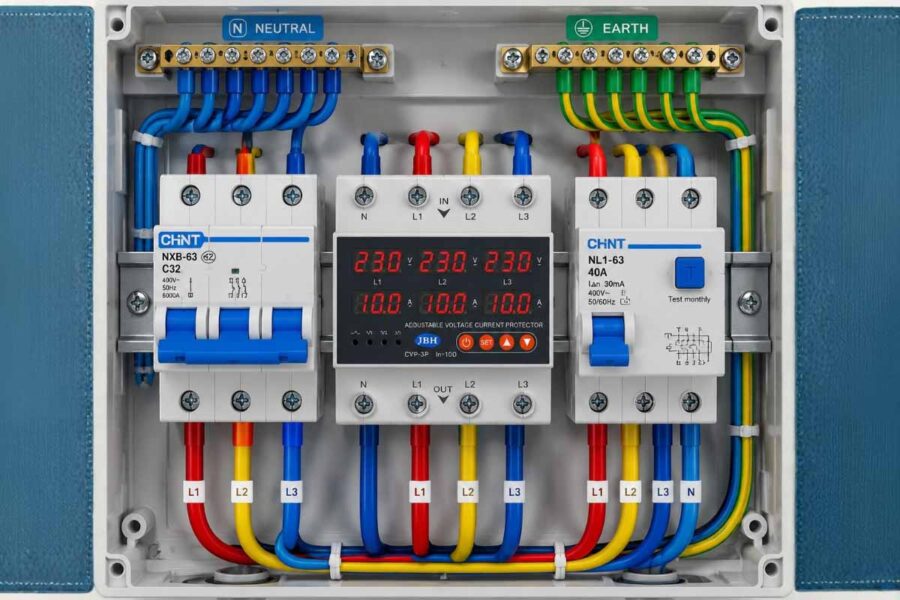

2. نصب محافظ ولتاژ جریان در تابلو برق ورودی ساختمان
وقتی هدف، کنترل برق ورودی کل ساختمان یا واحد باشد، محافظ ولتاژ جریان در تابلو برق ورودی نصب میشود. در این حالت، محافظ در مسیر توزیع برق قرار میگیرد تا ولتاژ و جریان پیش از رسیدن به مدارهای داخلی اندازهگیری و بررسی شوند.
در ساختمانهایی که تابلو برق استاندارد و فضای کافی برای تجهیزات وجود دارد، این روش نسبت به نصب محافظ جداگانه برای هر وسیله، ساختار منظمتری در مدار ایجاد میکند. برای اجرای صحیح، نکات زیر اهمیت دارند:
- محل قرارگیری محافظ: محافظ در مسیر ورودی برق و در نقطهای نصب شود که مدارهای موردنظر از خروجی آن تغذیه شوند. محل نصب باید خشک، ایمن و دارای فضای کافی برای سیمکشی و تهویه باشد.
- ترتیب تجهیزات حفاظتی: چیدمان کلید اصلی، محافظ ولتاژ جریان، RCCB و فیوزهای خروجی باید بر اساس نقشه تابلو و مشخصات تجهیزات تعیین شود. محافظ جایگزین کلیدهای حفاظتی مدار نیست.
- اتصال ورودی و خروجی: سیمهای ورودی و خروجی باید دقیقاً مطابق علائم روی بدنه و نقشه سیمکشی متصل شوند. در مدلهای دارای ترمینال L و N، فاز و نول نباید جابهجا شوند.
- انتخاب سیم مناسب: سطح مقطع سیمها بر اساس جریان طراحی، ظرفیت تجهیزات حفاظتی، طول مسیر و شرایط نصب تعیین میشود؛ بنابراین یک سایز ثابت برای تمام تابلوها قابل توصیه نیست.
- رعایت اتصالات: استفاده از سرسیم مناسب و محکمکردن صحیح ترمینالها اهمیت زیادی دارد. اتصال شل باعث افزایش مقاومت محل اتصال و تولید حرارت میشود.
- راهاندازی پس از نصب: پس از بررسی سیمکشی، تابلو برقدار شده و عملکرد محافظ بررسی میشود. در مدلهای قابل تنظیم، حدود ولتاژ، جریان و زمان تأخیر نیز باید متناسب با مشخصات مدار تنظیم شوند.
نکته: اگر تابلو برق ورودی ساختمان فاقد تجهیزات حفاظتی استاندارد یا فضای کافی باشد، ابتدا باید ساختار تابلو اصلاح شود. نصب محافظ بهتنهایی جایگزین طراحی صحیح تابلو و سایر تجهیزات حفاظتی نیست.

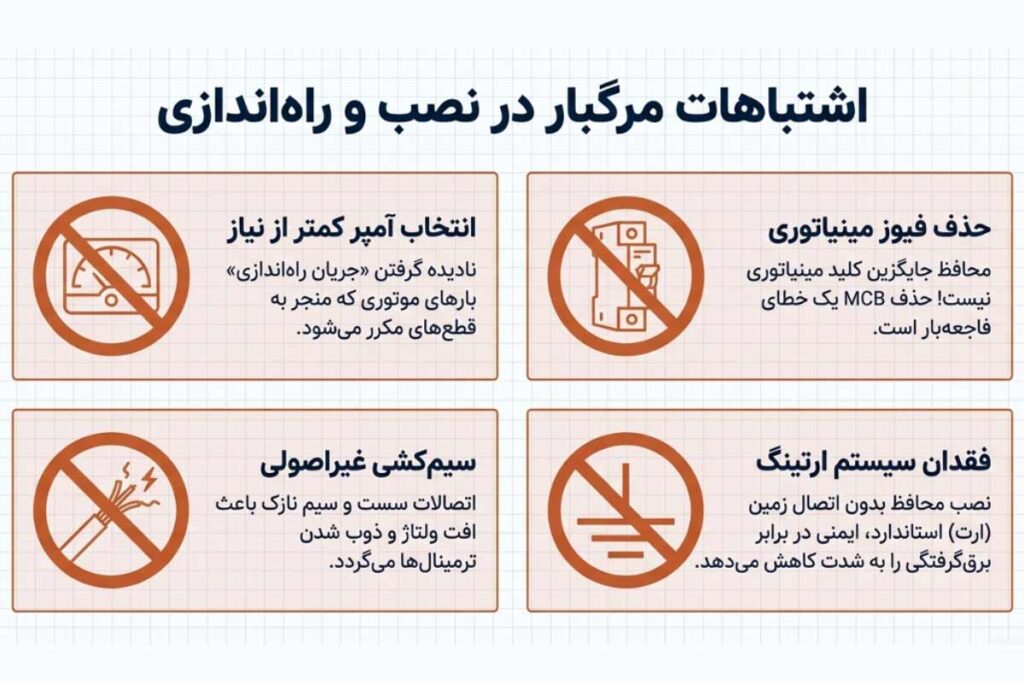

اشتباهات رایج در نصب محافظ ولتاژ جریان
عملکرد صحیح محافظ ولتاژ جریان تا حد زیادی به انتخاب ظرفیت مناسب و اجرای اصولی مدار بستگی دارد. برخی خطاهای نصب باعث قطعهای مکرر، عملکرد نادرست یا کاهش ایمنی سیستم میشوند. مهمترین اشتباهات عبارتاند از:
1. انتخاب آمپر کمتر از نیاز
ظرفیت جریان محافظ باید با جریان مصرفی مدار و نوع بار متناسب باشد. انتخاب مدل با آمپراژ پایینتر از نیاز، بهخصوص در بارهای موتوری و هنگام جریان راهاندازی، باعث قطع مکرر محافظ و اختلال در عملکرد تجهیزات میشود.
2. حذف فیوز مینیاتوری
محافظ ولتاژ جریان وظیفه کنترل ولتاژ و جریان را بر عهده دارد و جایگزین فیوز مینیاتوری نیست. فیوز مینیاتوری برای حفاظت مدار و سیمکشی در برابر اضافهبار و اتصال کوتاه ضروری است و نباید صرفاً با نصب محافظ حذف شود.
3. سیمکشی نامناسب
مواردی مانند استفاده از سیم با سطح مقطع نامتناسب با جریان، اتصالات سست یا اجرای غیراصولی سیمکشی باعث افت ولتاژ، افزایش حرارت و ایجاد خطر در مدار میشود. حتی یک محافظ باکیفیت نیز مشکلات ناشی از سیمکشی نامناسب را برطرف نمیکند.
4. نصب بدون ارت
سیستم ارت یکی از بخشهای مهم ایمنی تأسیسات الکتریکی است و باید مطابق طراحی و الزامات سیستم برق ساختمان اجرا شود. حذف یا اجرای نادرست ارت، سطح ایمنی در برابر خطاهای الکتریکی و خطر برقگرفتگی را کاهش میدهد.

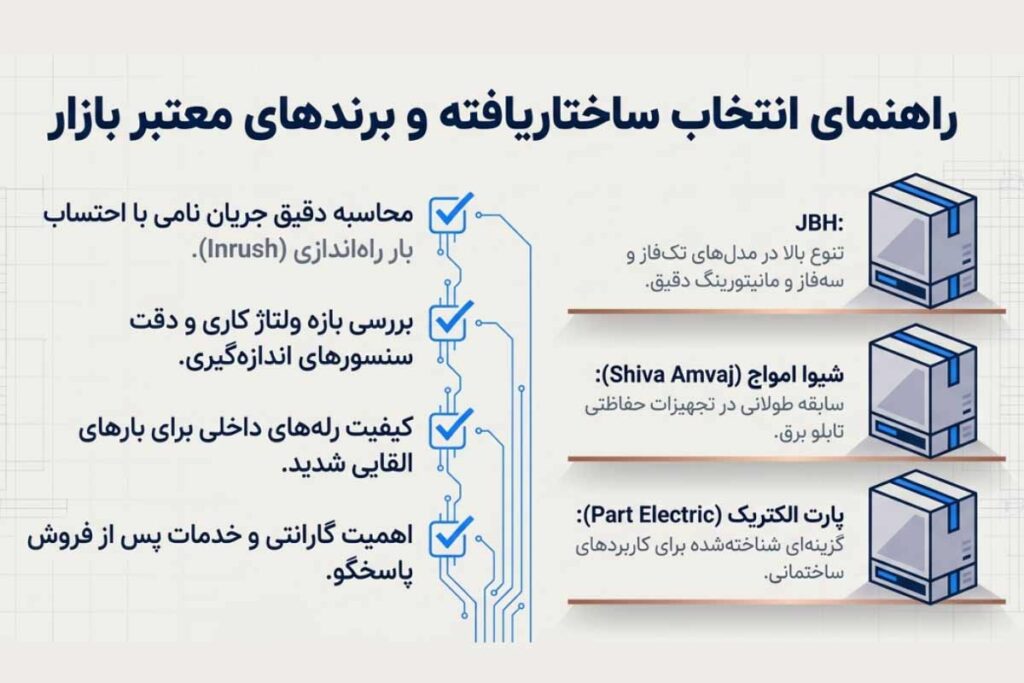

بهترین برندهای محافظ ولتاژ جریان چیست؟
در انتخاب محافظ ولتاژ جریان، برند تولیدکننده یکی از عوامل مهم است، اما نباید تنها معیار خرید باشد. کیفیت قطعات داخلی، دقت اندازهگیری، محدوده ولتاژ و جریان، ظرفیت نامی، امکان تنظیم پارامترهای حفاظتی و خدمات پس از فروش محافظ ولتاژ جریان در عملکرد و دوام دستگاه اهمیت دارند. در بازار ایران، JBH، شیوا امواج و پارت الکتریک از برندهای شناخته شده در حوزه تجهیزات حفاظتی و الکتریکی هستند.
1. محافظ ولتاژ جریان JBH
JBH در زمینه تجهیزات حفاظت الکتریکی فعالیت دارد و محافظهای ولتاژ جریان را در مدلهای مختلف تکفاز و سهفاز به بازار عرضه میکند. اندازهگیری ولتاژ و جریان، نمایش مقادیر و امکان تنظیم محدودههای حفاظتی، از ویژگیهای مدلهای محافظ ولتاژ جریان این برند است. این محصولات برای حفاظت مرکزی مدار ورودی ساختمان و برخی کاربردهای صنعتی، تجاری و کشاورزی مورد استفاده قرار میگیرند.
2. محافظ ولتاژ جریان شیوا امواج
شیوا امواج از تولیدکنندگان باسابقه تجهیزات برق و محصولات حفاظتی در ایران است. هنگام انتخاب محافظ از این برند، باید مشخصات فنی همان مدل شامل محدوده ولتاژ، ظرفیت جریان، نوع بار و پارامترهای حفاظتی بررسی شود. تنوع محصولات و وضعیت خدمات پس از فروش نیز از معیارهای مهم برای انتخاب مدل مناسب هستند.
3. محافظ ولتاژ جریان پارت الکتریک
پارت الکتریک نیز از برندهای شناخته شده ایرانی در حوزه تجهیزات الکتریکی و حفاظتی است و محصولات آن در کاربردهای خانگی و ساختمانی استفاده میشوند. برای انتخاب محافظ ولتاژ جریان مناسب، ظرفیت جریان، محدوده ولتاژ، نوع بار و سایر مشخصات فنی مدل موردنظر باید با نیاز مدار مطابقت داشته باشد.
نکات کلیدی در انتخاب محافظ ولتاژ جریان
انتخاب محافظ ولتاژ جریان باید بر اساس مشخصات واقعی مدار و نوع مصرفکننده انجام شود. یعنی فقط به ظرفیت آمپراژ توجه نکنید؛ زیرا موارد مختلفی همچون محدوده ولتاژ، نوع بار، دقت اندازهگیری، زمان تأخیر و کیفیت مدار کنترل نیز بر عملکرد دستگاه تاثیر دارند. مهمترین نکات برای انتخاب این نوع دستگاه عبارتاند از:
1. محدوده ولتاژ
ابتدا محدوده ولتاژ کاری و حدود قطع قابل تنظیم دستگاه را بررسی کنید. محافظ باید با ولتاژ شبکه موردنظر سازگار باشد و امکان تنظیم حد بالا و پایین را متناسب با شرایط مدار داشته باشد. در مدلهای قابل تنظیم، این ویژگی برای مدارهایی با محدوده ولتاژ مشخص اهمیت بیشتری دارد.
2. ظرفیت جریان نامی (آمپر)
ظرفیت جریان محافظ باید با جریان مصرفی مدار تناسب داشته باشد. در بارهای موتوری مانند پمپ و کمپرسور، جریان راهاندازی را نیز باید در نظر بگیرید؛ زیرا جریان لحظهای راهاندازی از جریان عادی موتور بیشتر است. انتخاب محافظ فقط بر اساس توان درجشده روی دستگاه، بدون بررسی جریان واقعی و نوع بار، روش دقیقی نیست.
3. نوع تکفاز یا سهفاز
نوع شبکه یکی از مواردی است که هنگام خرید باید مشخص شود. برای مدارهای تکفاز، محافظ تکفاز و برای شبکههای سهفاز، محافظ سهفاز انتخاب گنید. در کاربردهای صنعتی، تعداد فازها، مشخصات شبکه و نوع بار باید با مدل انتخابشده مطابقت داشته باشد.
4. دقت در اندازهگیری
عملکرد حفاظتی دستگاه به اندازهگیری ولتاژ و جریان وابسته است؛ بنابراین دقت اندازهگیری دستگاه اهمیت دارد. مقدار دقت اعلامشده توسط سازنده را در دیتاشیت بررسی کنید، بهخصوص زمانی که محافظ را برای تجهیزات حساس یا مدارهایی با محدوده عملکرد مشخص انتخاب میکنید.
5. زمان تأخیر
زمان تأخیر مشخص میکند محافظ پس از تشخیص یک خطای الکتریکی، چه مدت صبر کند و سپس مدار را قطع کند. همچنین بعد از برگشت ولتاژ به محدوده مجاز، دستگاه برای مدت مشخصی صبر میکند و سپس خروجی را دوباره وصل میکند. این تأخیر برای تجهیزاتی مانند یخچال، پمپ، موتور و کمپرسور اهمیت زیادی دارد؛ زیرا از وصل شدن سریع و ناگهانی این بارها پس از رفع خطا جلوگیری میکند.
6. کیفیت قطعات داخلی
کیفیت رله یا کنتاکتور، مدار اندازهگیری و بخش کنترل، بر عملکرد و دوام محافظ اثر دارد. ظرفیت جریان، کیفیت اتصالات و مشخصات قطعات داخلی را در کنار مشخصات ظاهری دستگاه بررسی کنید. برای بارهای القایی نیز ظرفیت محافظ را باید متناسب با ماهیت بار انتخاب کنید.
7. برند و خدمات پس از فروش
از آنجا که محافظ ولتاژ جریان بهطور مستقیم در مدار برق ساختمان نصب میشود، کیفیت ساخت و دسترسی به خدمات فنی در انتخاب آن اهمیت زیادی دارد. گارانتی معتبر، خدمات پس از فروش، سابقه و اعتبار تولیدکننده و امکان تأمین قطعات یدکی، از مهمترین معیارهایی هستند که هنگام خرید این تجهیز باید مورد توجه قرار گیرند.
لازم به ذکر است که یک محافظ مناسب باید از نظر ولتاژ، جریان، تعداد فاز، دقت اندازهگیری، زمان تأخیر و کیفیت ساخت با مدار موردنظر هماهنگ باشد.

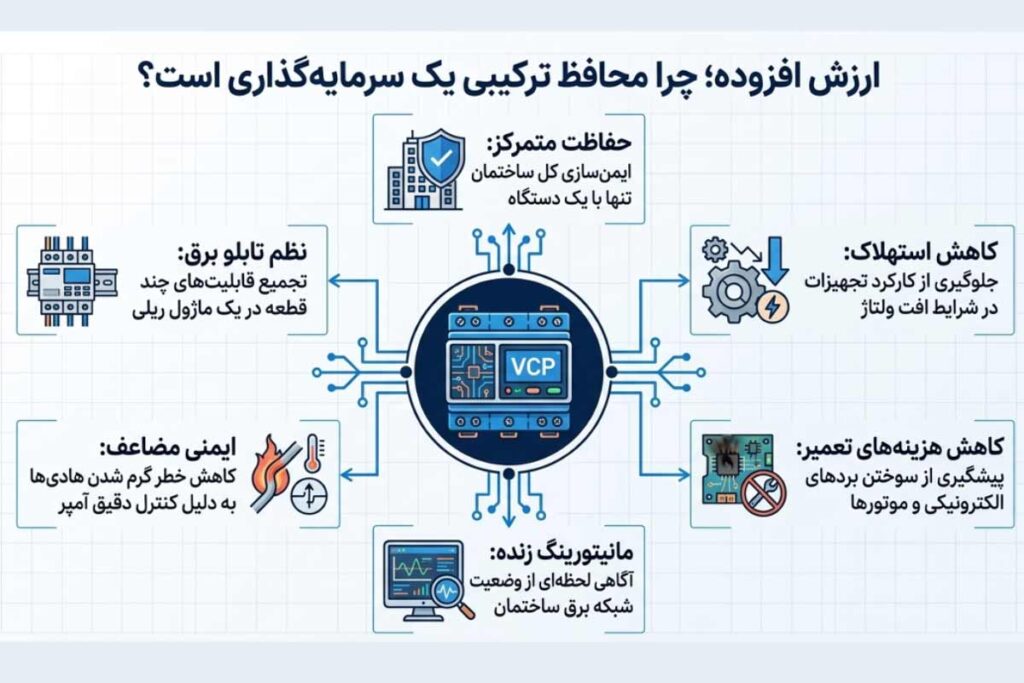

مزایا استفاده از محافظ ولتاژ جریان در مدار
- حفاظت در برابر افت و افزایش ولتاژ: در صورت خروج ولتاژ شبکه از محدوده تنظیمشده، دستگاه مدار را قطع میکند و از ادامه کار تجهیزات در شرایط نامناسب جلوگیری میشود.
- حفاظت در برابر اضافهجریان: اگر جریان مصرفی از حد تنظیم شده بیشتر شود، محافظ فرمان قطع مدار را صادر میکند تا بار در شرایط جریان غیرمجاز به کار خود ادامه ندهد.
- قابلیت تنظیم پارامترها: حد بالایی و پایینی ولتاژ، جریان مجاز و زمان تأخیر قطع و وصل، در مدلهای قابل تنظیم متناسب با مشخصات مدار تعیین میشوند.
- نمایش لحظهای ولتاژ و جریان: نمایشگر دیجیتال مقدار ولتاژ و جریان مصرفی را نشان میدهد و بررسی وضعیت الکتریکی مدار را سادهتر میکند.
- حفاظت متمرکز: نصب محافظ در ورودی مدار یا تابلو برق، امکان کنترل همزمان چندین مصرفکننده را با یک تجهیز حفاظتی فراهم میکند.
- کاهش احتمال آسیب تجهیزات: قطع خودکار مدار در زمان افت، افزایش ولتاژ یا عبور جریان از حد تنظیمشده، احتمال آسیب ناشی از این شرایط را کاهش میدهد.
- کاهش استهلاک تجهیزات: جلوگیری از ادامه کار برخی تجهیزات در شرایط نامناسب الکتریکی، در صورت تنظیم صحیح حدود حفاظتی، به کاهش فشار و استهلاک آنها کمک میکند.
- افزایش ایمنی مدار: قطع مدار هنگام عبور جریان از حد تعیین شده، در کنار تجهیزات حفاظتی مناسب، به کاهش خطرات ناشی از اضافهبار و گرمشدن بیش از حد هادیها کمک میکند.
- کاهش هزینههای ناشی از خرابی: کاهش مواجهه تجهیزات با شرایط نامناسب شبکه، احتمال برخی خرابیها و هزینههای تعمیر یا تعویض را کمتر میکند.
- نظم بیشتر در تابلو برق: استفاده از یک تجهیز حفاظتی متمرکز، کنترل وضعیت مدار را سادهتر میکند و در برخی کاربردها نیاز به استفاده از چند محافظ مجزا را کاهش میدهد.

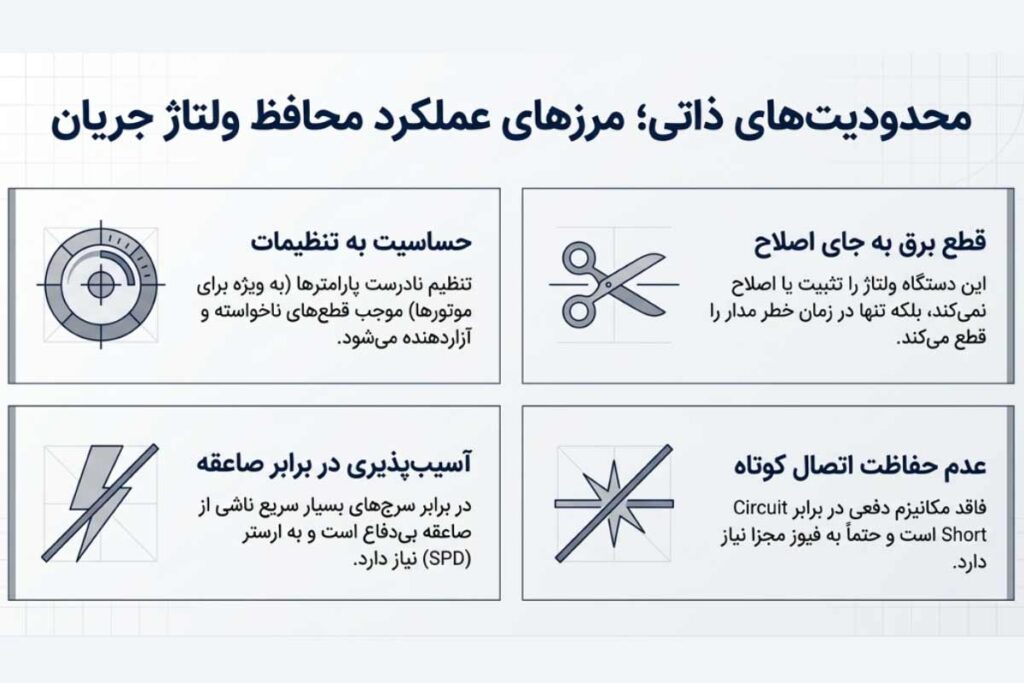

معایب استفاده از محافظ ولتاژ جریان در مدار
با وجود مزایای محافظ ولتاژ جریان، این تجهیز محدودیتهایی نیز دارد که هنگام انتخاب و نصب باید در نظر گرفته شوند. مهمترین معایب و محدودیتهای آن عبارتاند از:
- قطع برق هنگام بروز خطا: اگر ولتاژ یا جریان از محدوده تنظیمشده خارج شود، محافظ خروجی را قطع میکند. در نتیجه تا بازگشت شرایط به محدوده مجاز و پایان زمان تأخیر، برق بار قطع باقی میماند.
- عدم تثبیت ولتاژ: محافظ ولتاژ جریان، وظیفه اصلاح ولتاژ را ندارد؛ یعنی افت ولتاژ را افزایش نمیدهد و افزایش ولتاژ را نیز کاهش نمیدهد. برای تنظیم پیوسته ولتاژ، تجهیزاتی مانند استابلایزر کاربرد دارند.
- احتمال قطعهای مکرر: مواردی مانند تنظیم نادرست محدوده ولتاژ یا جریان، نوسانات موقت شبکه یا جریان راهاندازی بارهای موتوری مانند پمپ و کمپرسور، ممکن است باعث قطعهای ناخواسته مدار میشود.
- جایگزین نبودن حفاظت اتصال کوتاه: عملکرد حفاظت جریان به طراحی و مشخصات مدل بستگی دارد و محافظ ولتاژ جریان نباید جایگزین کلید مینیاتوری، فیوز یا تجهیزات اختصاصی حفاظت اتصال کوتاه و اضافهجریان شود.
- عدم حفاظت در برابر صاعقه و سرجهای سریع: محافظ ولتاژ جریان با SPD یا برقگیر یکسان نیست و برای حفاظت در برابر اضافهولتاژهای گذرای ناشی از صاعقه و سرج، استفاده از تجهیزات حفاظتی مناسب مانند SPD ضروری است.
- وابستگی عملکرد به انتخاب ظرفیت مناسب: ظرفیت محافظ باید با جریان بار، نوع مصرفکننده و جریان راهاندازی آن متناسب باشد. انتخاب نامناسب، بهویژه در بارهای القایی، احتمال قطع ناخواسته یا عملکرد نامناسب را افزایش میدهد.

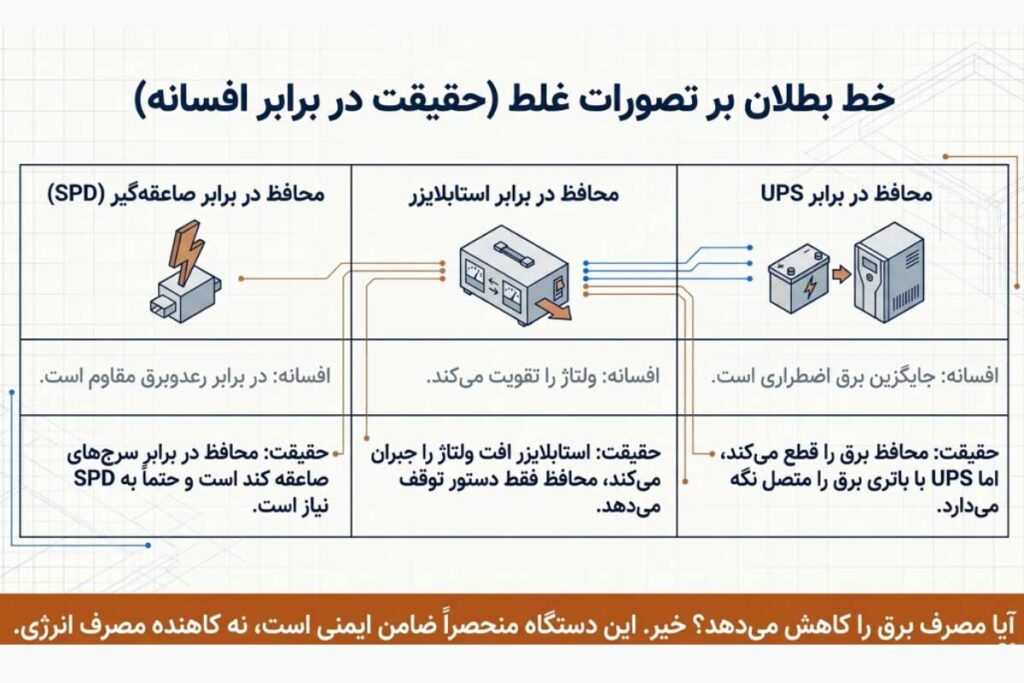

آیا محافظ ولتاژ جریان باعث کاهش مصرف برق میشود؟
خیر. محافظ ولتاژ جریان بهطور مستقیم باعث کاهش مصرف برق نمیشود. وظیفه اصلی این دستگاه، اندازهگیری و بررسی ولتاژ و جریان و حفاظت از مدار در برابر شرایطی مانند افت یا افزایش ولتاژ و عبور جریان از حد تنظیمشده است.
محافظ در شرایط عادی، مصرف برق تجهیزات متصل را کاهش نمیدهد؛ اما در صورت تشخیص وضعیت غیرمجاز، با قطع مدار از ادامه کار تجهیزات در شرایط نامناسب جلوگیری میکند. بنابراین نباید از محافظ ولتاژ جریان بهعنوان تجهیز کاهنده مصرف یا وسیله صرفهجویی در انرژی استفاده کرد.
آیا محافظ ولتاژ جریان از صاعقه جلوگیری میکند؟
خیر. محافظ ولتاژ جریان بهتنهایی برای حفاظت در برابر صاعقه طراحی نشده است. صاعقه و اثرات ناشی از آن، اضافهولتاژهای گذرای بسیار شدیدی در شبکه ایجاد میکنند. برای محدود کردن این اضافهولتاژها، استفاده از تجهیزات تخصصی مانند SPD در کنار سیستم ارت مناسب و همبندی اصولی ضروری است.
محافظ ولتاژ جریان بیشتر برای تشخیص و قطع مدار در شرایطی مانند افت یا افزایش غیرمجاز ولتاژ و عبور جریان از حد تنظیمشده کاربرد دارد. بنابراین نباید آن را جایگزین سیستم حفاظت در برابر صاعقه یا SPD دانست؛ برای حفاظت کاملتر، تجهیزات حفاظتی باید متناسب با ساختار شبکه، تابلو برق و سیستم ارت ساختمان انتخاب و هماهنگ شوند.
آیا محافظ ولتاژ جریان جای UPS و استابلایزر را میگیرد؟
خیر. محافظ ولتاژ جریان، UPS و استابلایزر وظایف یکسانی ندارند و هرکدام برای مسئله متفاوتی در شبکه برق استفاده میشوند. محافظ ولتاژ جریان در صورت تشخیص ولتاژ یا جریان خارج از محدوده مجاز، مدار را قطع میکند؛ اما UPS هنگام قطع برق، با استفاده از انرژی ذخیرهشده در باتری، برق تجهیزات را برای مدت مشخص تأمین میکند.
استابلایزر نیز وظیفه اصلی خود را روی تنظیم و تثبیت ولتاژ ورودی متمرکز میکند و برخلاف UPS، منبع برق پشتیبان محسوب نمیشود.
اگر هدف، حفاظت عمومی مدار ورودی ساختمان در برابر نوسانات ولتاژ و اضافهجریان باشد، محافظ ولتاژ جریان معمولاً راهکاری سادهتر از UPS یا استابلایزر است؛ زیرا برای عملکرد حفاظتی خود به باتری یا تنظیم پیوسته ولتاژ نیاز ندارد. با این حال، در کاربردهایی که تأمین برق بدون وقفه یا تثبیت دقیق ولتاژ اهمیت دارد، محافظ بهتنهایی کافی نیست و باید از UPS یا استابلایزر متناسب با نیاز مدار استفاده شود.
