عملکرد ایمن و پایدار یک سیستم الکتریکی، تا حد زیادی به طراحی و ساخت اصولی تابلو برق وابسته است. تابلو برق فقط محفظهای برای نصب کلیدها و تجهیزات نیست؛ بلکه مجموعهای مهندسی شده برای کنترل، حفاظت و توزیع انرژی محسوب میشود. به همین دلیل، انتخاب تجهیزات، نحوه جانمایی، محاسبات الکتریکی، سیمکشی و حتی ساخت بدنه تابلو برق باید بر اساس مشخصات فنی و شرایط پروژه انجام شود.
ساخت تابلو برق نیز یک فرایند چندمرحلهای است که با بررسی نیازهای پروژه و طراحی مدار آغاز میشود و با ساخت بدنه، مونتاژ تجهیزات، سیمکشی و انجام تستهای نهایی ادامه پیدا میکند. به دلیل اهمیت این فرایند، در ادامه مراحل ساخت تابلو برق را مرحلهبهمرحله بررسی میکنیم و به اصول مهم در طراحی و ساخت یک تابلو برق استاندارد خواهیم پرداخت.

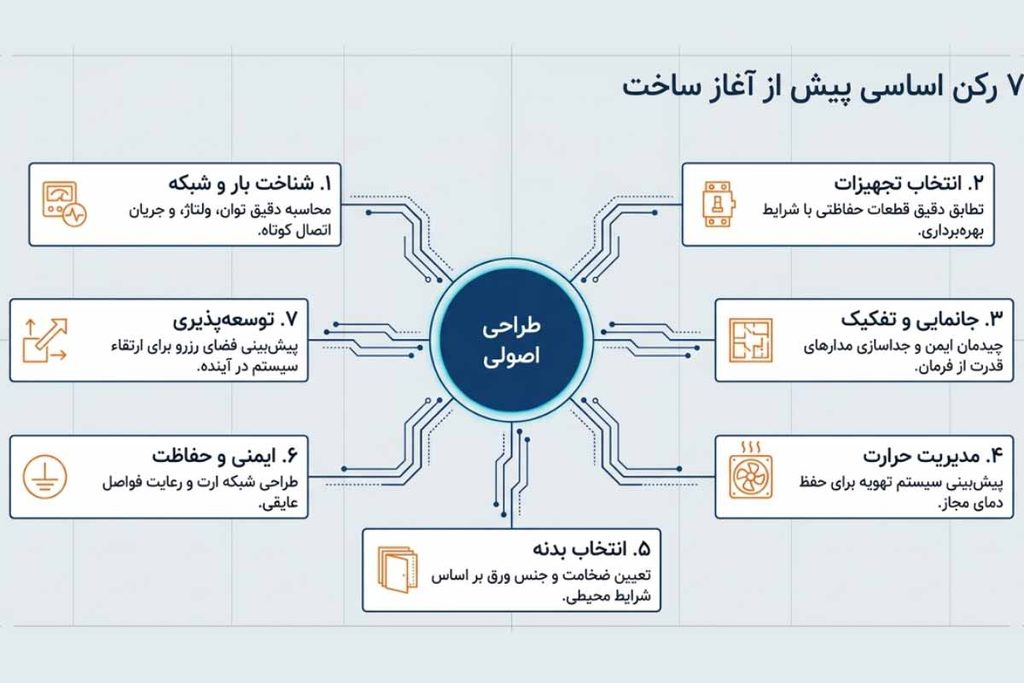

اصول طراحی تابلو برق
پیش از ورود تابلو برق به مرحله ساخت، باید مشخص باشد تابلو در چه محیطی، برای چه نوع باری و تحت چه شرایطی کار خواهد کرد. طراحی اصولی، علاوه بر انتخاب تجهیزات مناسب، مواردی مانند ایمنی، نحوه توزیع انرژی، مدیریت حرارت، دسترسی به قطعات و دوام تابلو را در نظر میگیرد. بر این اساس، مهمترین نکات در طراحی تابلو برق عبارتاند از:
- شناخت بار و شرایط شبکه: توان و جریان مصرفی، ولتاژ و فرکانس، نوع بار، جریان اتصال کوتاه و سیستم ارت باید پیش از طراحی مشخص شوند. چون این اطلاعات مبنای انتخاب تجهیزات و تعیین ظرفیت تابلو هستند.
- انتخاب تجهیزات متناسب با کاربری: تجهیزات حفاظتی و کنترلی باید بر اساس نوع مدار، میزان بار و شرایط بهرهبرداری انتخاب شوند. برای نمونه، الزامات ساخت تابلو برق تک فاز با یک تابلو سهفاز صنعتی یا ساخت تابلو برق کارگاهی یکسان نیست.
- جانمایی و تفکیک تجهیزات: چیدمان قطعات باید بهگونهای باشد که فاصلههای لازم رعایت شود و مدارهای قدرت و فرمان تا حد امکان از یکدیگر تفکیک شوند. مسیر سیمها نیز باید منظم و قابل دسترسی باشد تا عیبیابی، تعمیر و تعویض تجهیزات در آینده آسانتر انجام شود.
- انتخاب بدنه متناسب با محیط: در ساخت بدنه تابلو برق باید جنس و ضخامت ورق، استحکام، مقاومت در برابر خوردگی و درجه حفاظت موردنیاز در نظر گرفته شود. بدنه تابلویی که در فضای داخلی نصب میشود، الزاماً برای یک محیط مرطوب یا کارگاه صنعتی مناسب نیست.
- پیشبینی دفع حرارت: تجهیزات تابلو هنگام کار گرما تولید میکنند. بنابراین ابعاد تابلو، فاصله تجهیزات و در صورت نیاز سیستم تهویه باید بهگونهای در نظر گرفته شوند که دمای تجهیزات از محدوده مجاز بالاتر نرود.
- توجه به ایمنی و حفاظت: حفاظت در برابر اضافهبار، اتصال کوتاه و خطر برقگرفتگی باید از مرحله طراحی پیشبینی شود. اتصال صحیح به ارت، رعایت فاصلههای عایقی و انتخاب تجهیزات حفاظتی مناسب، از الزامات مهم یک طراحی استاندارد هستند.
- پیشبینی تعمیر و توسعه در آینده: تابلو باید فضای کافی برای دسترسی به تجهیزات، انجام تست و تعویض قطعات داشته باشد. در پروژههایی که احتمال افزایش بار وجود دارد، در نظر گرفتن فضای رزرو از تغییرات پرهزینه در آینده جلوگیری میکند.

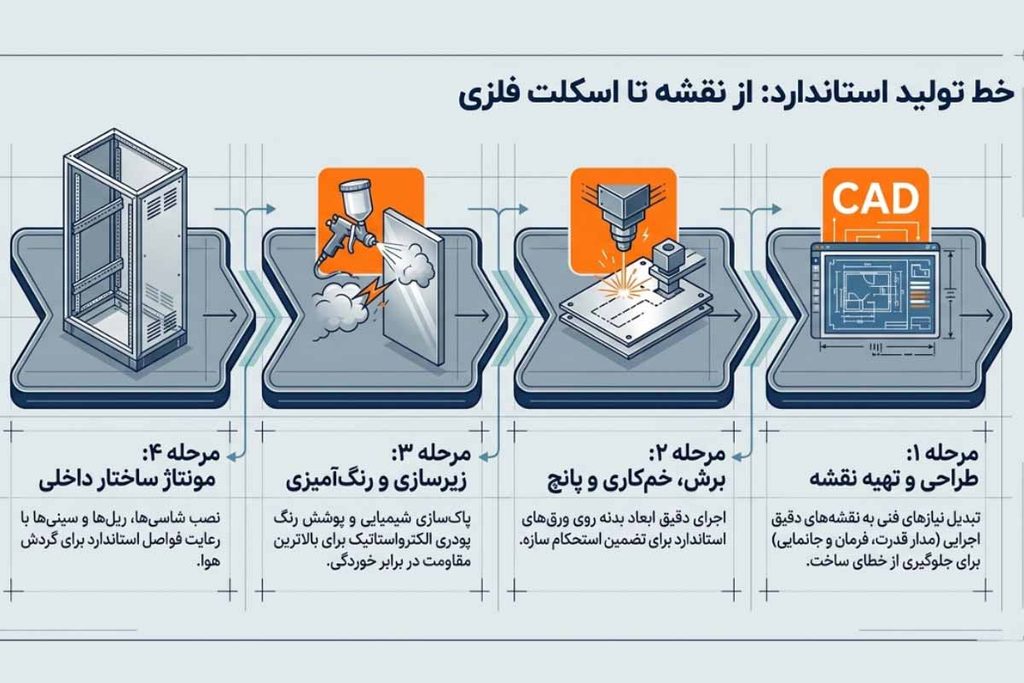

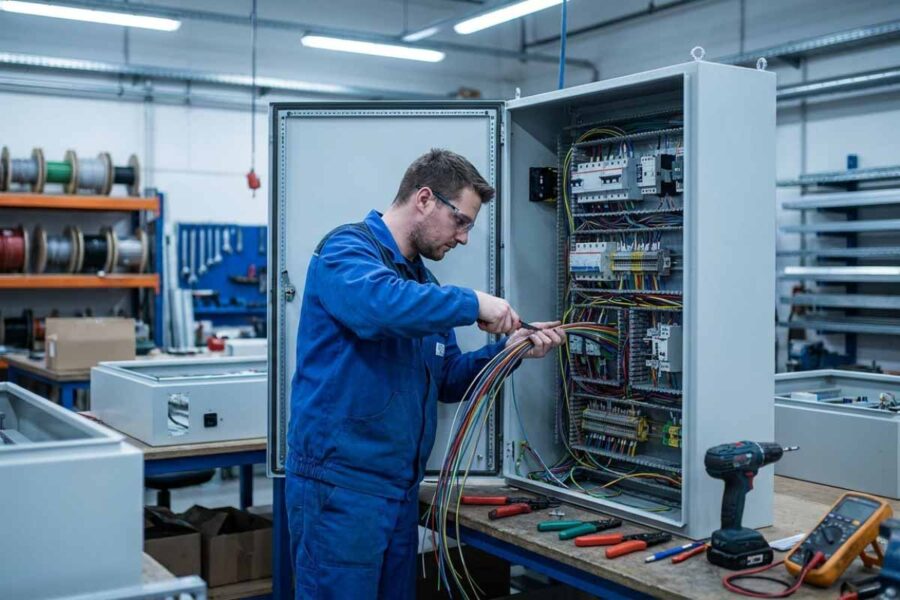

مراحل ساخت تابلو برق
ساخت تابلو برق یک فرایند مرحلهای و دقیق است که از بررسی نیازهای پروژه و طراحی مدار شروع میشود و تا ساخت بدنه، مونتاژ تجهیزات، سیمکشی و تست نهایی ادامه پیدا میکند. هر مرحله باید بر اساس مشخصات فنی تابلو و شرایط محل نصب انجام شود؛ زیرا کوچکترین خطا در طراحی یا اجرا ممکن است بر ایمنی، عملکرد و طول عمر تجهیزات تأثیر بگذارد. بهطور کلی، مراحل ساخت تابلو برق شامل موارد زیر است:
1. طراحی و تهیه نقشه تابلو برق
اولین گام، تبدیل نیازهای فنی پروژه به نقشههای اجرایی است. در این مرحله، مدار قدرت و فرمان، نحوه اتصال تجهیزات و مسیرهای اصلی سیمکشی مشخص میشود. همچنین نقشه جانمایی برای تعیین محل قرارگیری قطعات تهیه خواهد شد. ابعاد تابلو نیز با توجه به فضای موردنیاز تجهیزات، سیمکشی، تهویه و دسترسی تعمیراتی تعیین میشود. خروجی این مرحله، مبنای ساخت بدنه و مونتاژ تابلو در مراحل بعد است؛ بنابراین دقت نقشهها نقش مهمی در جلوگیری از دوبارهکاری، خطاهای اجرایی و افزایش هزینه ساخت دارد.
2. برش، خمکاری و سوراخکاری بدنه
پس از نهاییشدن نقشهها، ساخت بدنه تابلو آغاز میشود. ورق مناسب با توجه به ابعاد، نوع تابلو و شرایط محیطی انتخاب و مطابق نقشه برش داده میشود. سپس عملیات خمکاری، پانچ، سوراخکاری و در صورت نیاز جوشکاری انجام میگیرد. محل نصب تجهیزات، دریچههای تهویه، ورودی و خروجی کابلها و سایر بازشوها نیز باید با دقت ایجاد شوند. کیفیت ساخت بدنه تابلو برق فقط به ظاهر آن محدود نیست و استحکام سازه، دقت ابعاد و آمادهبودن محل نصب تجهیزات نیز در عملکرد نهایی تابلو اهمیت دارد.
3. آمادهسازی و رنگآمیزی بدنه
پیش از رنگآمیزی، سطح بدنه از آلودگی، چربی، زنگزدگی و ناهمواری پاک میشود تا رنگ بهخوبی روی ورق بنشیند. در بسیاری از تابلوها، رنگ پودری الکترواستاتیک به کار میرود که پس از اعمال و حرارتدهی، پوششی یکنواخت و مقاوم ایجاد میکند. نوع پوشش نیز با توجه به محل نصب انتخاب میشود؛ برای محیطهای مرطوب، صنعتی یا خورنده، مقاومت بیشتر در برابر خوردگی و عوامل محیطی اهمیت دارد.
4. مونتاژ اسکلت و اجزای داخلی تابلو
در این مرحله اجزای مکانیکی داخلی مانند شاسی، ریلها، سینی کابل، صفحات نصب و سایر قطعات نگهدارنده درون بدنه قرار میگیرند. جانمایی این بخشها باید مطابق نقشه انجام شود تا فضای کافی برای نصب تجهیزات و عبور سیمها وجود داشته باشد. همچنین فاصله مناسب بین قطعات باید رعایت شود تا دسترسی برای تعمیرات و سرویسهای دورهای امکانپذیر باشد. در تابلوهای بزرگتر، توجه به مسیر گردش هوا و محل قرارگیری تجهیزات مولد حرارت نیز اهمیت ویژهای دارد.

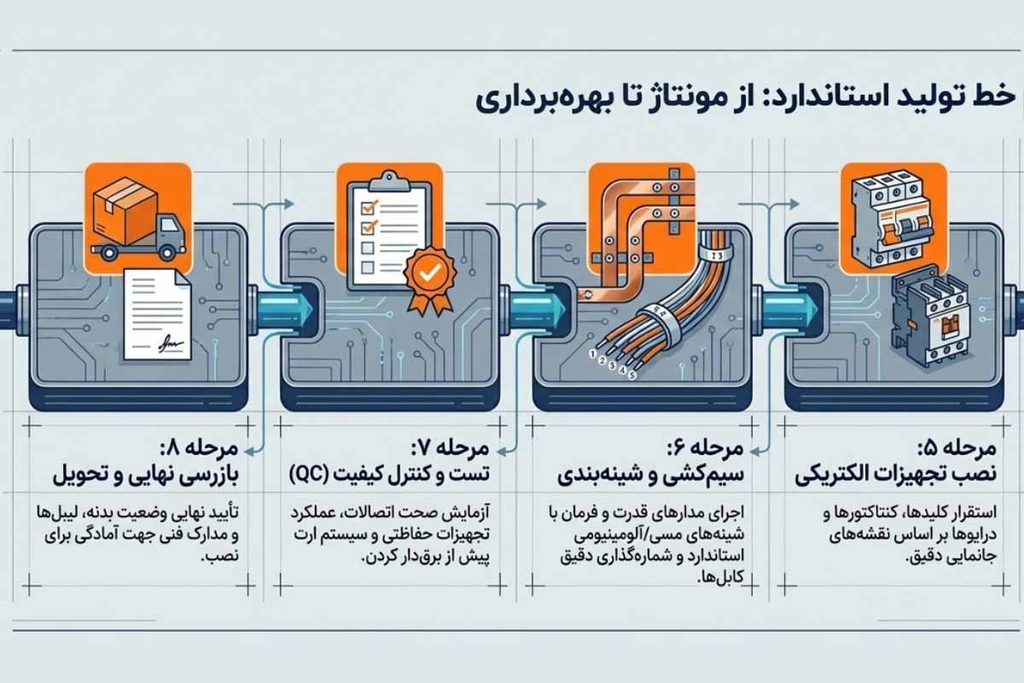

5. نصب تجهیزات الکتریکی
پس از آمادهشدن ساختار داخلی، تجهیزات الکتریکی بر اساس نقشه روی ریل، صفحه مونتاژ یا محل مشخص شده نصب میشوند. نوع تجهیزات به کاربری تابلو بستگی دارد و معمولا شامل کلیدهای حفاظتی، فیوزها، کنتاکتورها، رلهها، ترمینالها، منابع تغذیه، تجهیزات اندازهگیری و در تابلوهای کنترلی، PLC است. پیش از نصب، مشخصات فنی و سلامت قطعات نیز باید بررسی شود تا تجهیزات انتخابشده با ولتاژ، جریان و شرایط کاری مدار مطابقت داشته باشند. انتخاب و نصب تجهیزات در تابلوهای تکفاز، ساختمانی و صنعتی، متناسب با نوع کاربری و الزامات فنی هر پروژه انجام میشود.
6. سیمکشی و شینهبندی
پس از نصب تجهیزات، سیمکشی مدارهای قدرت و فرمان مطابق نقشه انجام میشود. در این مرحله، انتخاب سطح مقطع مناسب سیمها، رعایت رنگبندی، شمارهگذاری، استفاده صحیح از ترمینالها و نظم مسیر سیمکشی اهمیت زیادی دارد. مسیر سیمها باید به شکلی باشد که احتمال خطا را کاهش دهد و دسترسی به مدارها برای عیبیابی و تعمیرات بعدی آسان باشد. در تابلوهای با جریان بالا نیز از شینههای مسی یا آلومینیومی استفاده میشود که ابعاد، فاصله و نحوه اتصال آنها متناسب با جریان و طراحی تابلو تعیین خواهد شد.
7. تست و کنترل کیفیت
پس از پایان مونتاژ و سیمکشی، تابلو پیش از بهرهبرداری تحت کنترل و آزمایش قرار میگیرد. در این بررسی، صحت اتصالات، تطابق سیمکشی با نقشه، عملکرد تجهیزات حفاظتی و کنترلی، اتصال مدار ارت و وضعیت شینهها ارزیابی میشود. متناسب با نوع تابلو و الزامات پروژه، تستهای الکتریکی و عملکردی نیز انجام میگیرد. هدف اصلی این فرایند، شناسایی و رفع خطاهای احتمالی پیش از نصب و بهرهبرداری است؛ بنابراین روشنشدن تجهیزات بهتنهایی نشاندهنده تأیید نهایی تابلو نیست.
8. بازرسی نهایی و آمادهسازی برای تحویل
در آخرین مرحله، تابلو از نظر فنی و ظاهری مورد بازرسی نهایی قرار میگیرد. وضعیت بدنه و پوشش رنگ، استحکام اتصالات، جانمایی تجهیزات، شمارهگذاری سیمها، لیبلها، مسیر کابلها و تجهیزات حفاظتی بررسی میشوند. در صورت نیاز، نقشههای نهایی، مدارک فنی و مستندات مربوط به تابلو نیز تکمیل میشوند. پس از تأیید نهایی، تابلو آماده حمل، نصب و راهاندازی خواهد بود.

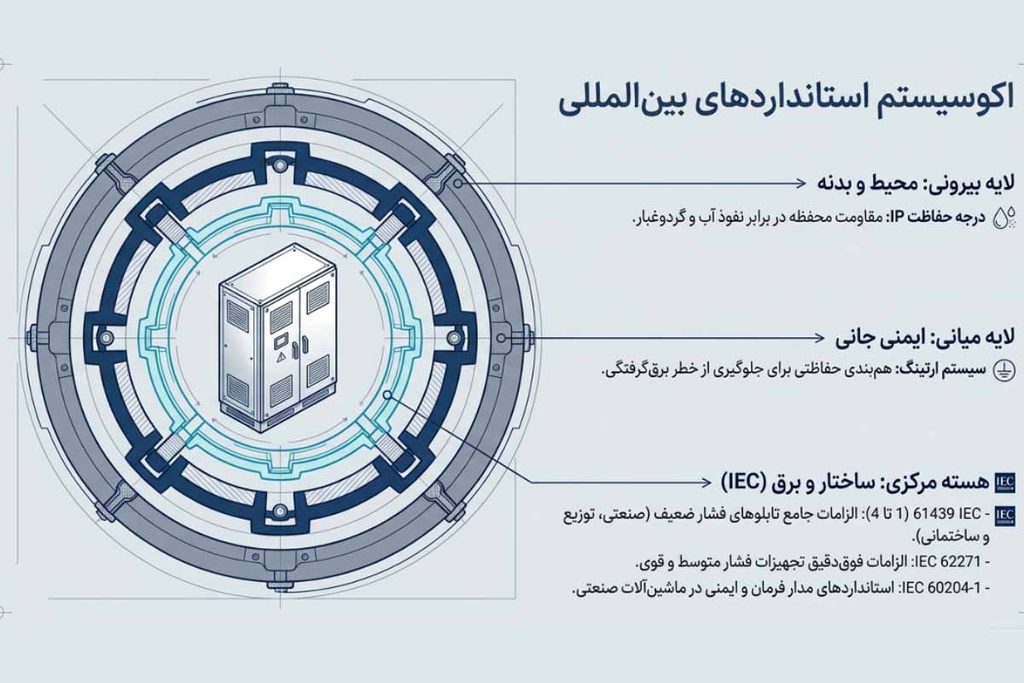

استانداردهای لازم برای ساخت تابلو برق
| استاندارد یا الزام | کاربرد | به زبان ساده چه چیزی را مشخص میکند؟ |
| IEC 61439 | تابلوهای فشار ضعیف | چارچوب کلی طراحی، ساخت و بررسی تابلو را مشخص میکند تا تابلو از نظر ایمنی، تحمل جریان و عایقبندی عملکرد مطمئنی داشته باشد. |
| IEC 61439-1 | الزامات عمومی تابلوهای فشار ضعیف | اصول پایهای طراحی، ساخت، مشخصات فنی و آزمون تابلو را مشخص میکند. |
| IEC 61439-2 | تابلوهای قدرت و کنترل صنعتی | برای تابلوهای قدرت و کنترل صنعتی به کار میرود و مواردی مانند تجهیزات، حفاظت، اتصالات و عملکرد تابلو را پوشش میدهد. |
| IEC 61439-3 | تابلوهای توزیع فشار ضعیف | الزامات مربوط به تابلوهای توزیع برق مورد استفاده در ساختمانها و کاربردهای عمومی را مشخص میکند. |
| IEC 61439-4 | تابلوهای مورد استفاده در کارگاهها و پروژههای ساختمانی | الزامات ایمنی و ساخت را برای تابلوهای موقت مورد استفاده در محیطهای کارگاهی و پروژههای ساختمانی تعیین میکند. |
| IEC 62271 | تابلوها و تجهیزات فشار متوسط و بالاتر | الزامات مربوط به ایمنی، عایقبندی و عملکرد تجهیزات و تابلوهای فشار متوسط و بالاتر را مشخص میکند. |
| IEC 60204-1 | تجهیزات الکتریکی ماشینآلات | در تابلوهای مرتبط با ماشینآلات، مواردی مانند سیمکشی، مدار فرمان، حفاظت و ایمنی تجهیزات الکتریکی را مشخص میکند. |
| درجه حفاظت IP | بدنه و محفظه تابلو | میزان مقاومت بدنه در برابر ورود گردوغبار و نفوذ آب را نشان میدهد و باید متناسب با محل نصب انتخاب شود. |
| سیستم ارت و همبندی حفاظتی | تابلوهای دارای بدنه فلزی | با ایجاد مسیر مناسب برای عبور جریان خطا، از بدنه تابلو در برابر برقدار شدن ناخواسته محافظت میکند و خطر برقگرفتگی را کاهش میدهد. |
| الزامات شرکت توزیع برق و مراجع ذیصلاح | پروژههای مرتبط با شبکه برق | الزامات لازم برای نصب و اتصال تابلو به شبکه برق و تأییدیههای موردنیاز را تعیین میکند. |

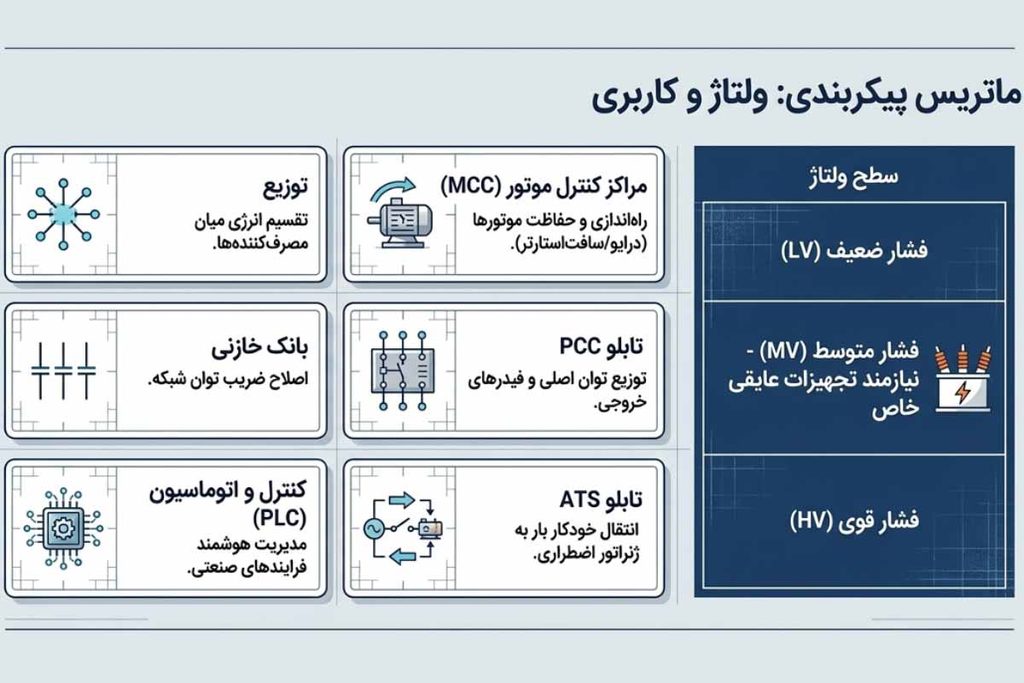

انواع تابلو برق و تفاوت آنها در ساخت
تابلو برقها بر اساس کاربرد، سطح ولتاژ، محل نصب، ساختار و جنس بدنه دستهبندی میشوند. این تفاوتها مستقیماً بر انتخاب تجهیزات، ابعاد تابلو، نحوه سیمکشی، تهویه و درجه حفاظت اثر میگذارند؛ بنابراین نوع تابلو باید متناسب با شرایط پروژه انتخاب شود.
انواع تابلو برق از نظر کاربرد
- تابلو توزیع: برای دریافت و توزیع انرژی میان مدارها و مصرفکنندههای مختلف در ساختمانها و تأسیسات صنعتی.
- تابلو کنترل: برای کنترل تجهیزات و فرایندها که تجهیزاتی مانند کنتاکتورها، رلهها، PLC و تجهیزات اندازهگیری در آن به کار میروند.
- تابلو بانک خازنی: برای اصلاح ضریب توان و جبران توان راکتیو در شبکه.
- تابلو PCC: برای دریافت و توزیع توان اصلی در تأسیسات صنعتی کاربرد دارد و معمولاً شامل کلید ورودی، شینه اصلی و فیدرهای خروجی است.
- تابلو MCC: برای راهاندازی، کنترل و حفاظت موتورهای الکتریکی استفاده میشود و تجهیزاتی مانند کنتاکتور، رله اضافهبار، درایو و سافتاستارتر در آن به کار میروند.
- تابلو PLC و اتوماسیون: برای کنترل خودکار ماشینآلات و فرایندهای صنعتی.
- تابلو ATS: برای انتقال خودکار بار از منبع اصلی به منبع جایگزین، مانند ژنراتور.
- تابلو درایو و سافتاستارتر: برای کنترل راهاندازی، سرعت و عملکرد موتورهای الکتریکی.
انواع تابلو برق از نظر سطح ولتاژ
- تابلو فشار ضعیف (LV): در ساختمانها، واحدهای تجاری و بسیاری از تأسیسات صنعتی کاربرد دارد.
- تابلو فشار متوسط (MV): در شبکههای فشار متوسط استفاده میشود و معمولاً بهصورت سلولی، همراه با تجهیزات عایقی و حفاظتی تخصصی، ساخته میشود.
- تابلو فشار قوی (HV): در شبکهها و تأسیسات با ولتاژ بالا کاربرد دارد و به الزامات عایقی و ایمنی دقیقتری نیاز دارد.

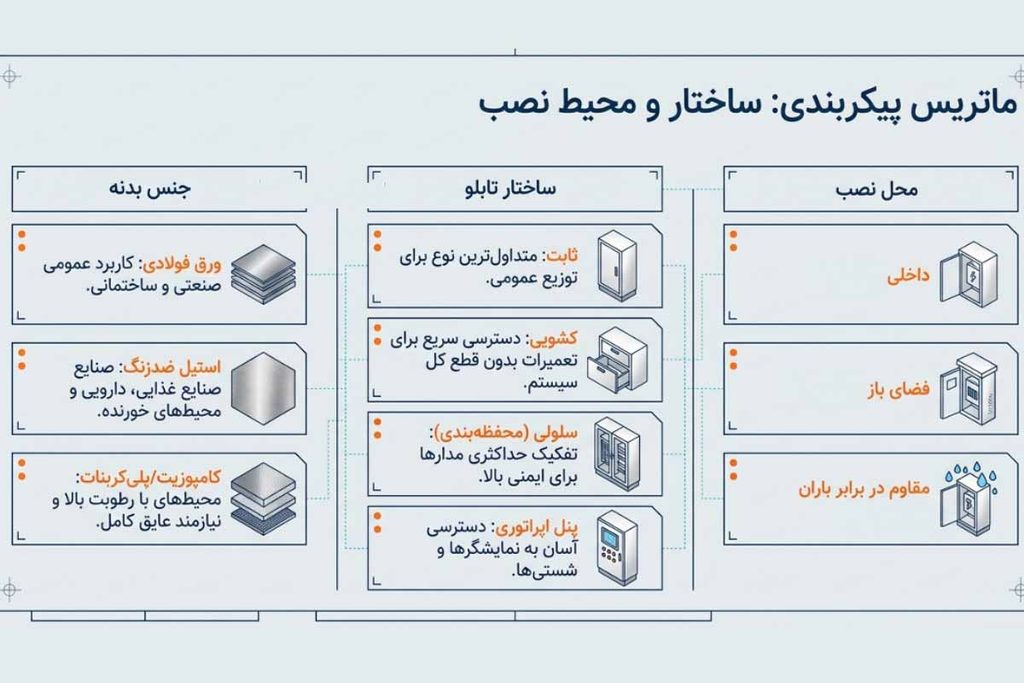

انواع تابلو برق از نظر محل نصب
- تابلو داخلی: برای محیطهای سرپوشیده مانند موتورخانه، اتاق برق و سالنهای صنعتی.
- تابلو فضای باز: برای محیطهای بیرونی و با مقاومت مناسب در برابر بارندگی، گردوغبار، تابش خورشید و تغییرات دما.
- تابلو با حفاظت در برابر باران: برای نصب در فضای باز و با تمهیدات لازم جهت جلوگیری از نفوذ مستقیم آب.
انواع تابلو برق از نظر ساختار
- تابلو ثابت: تجهیزات در محل مشخصی داخل تابلو نصب میشوند و این ساختار در سیستمهای توزیع و کنترل کاربرد زیادی دارد.
- تابلو کشویی: فیدرها یا واحدهای عملکردی روی کشو قرار میگیرند و دسترسی به آنها برای تعمیر و سرویس آسانتر است.
- تابلو سلولی یا محفظهبندیشده: تجهیزات در بخشهای مجزا قرار میگیرند تا تفکیک مدارها و دسترسی به قسمتهای مختلف آسانتر شود.
- تابلوهای کنترلی و پنلهای اپراتوری: برای دسترسی آسان به شستیها، نمایشگرها و تجهیزات کنترلی در خطوط تولید و فرایندهای صنعتی.
انواع تابلو برق از نظر جنس بدنه
- فولاد یا ورق فولادی: گزینهای رایج برای تابلوهای ساختمانی و صنعتی بهحساب میآید.
- استیل ضدزنگ: مناسب محیطهای مرطوب، خورنده یا محلهایی که شستوشوی مکرر انجام میشود.
- آلومینیوم: سبک و مقاوم در برابر خوردگی و مناسب برخی کاربردهای خاص.
- پلیکربنات، فایبرگلاس و کامپوزیت: برای کاربردهایی که وزن کمتر، عایقبودن یا مقاومت در برابر رطوبت اهمیت دارد.

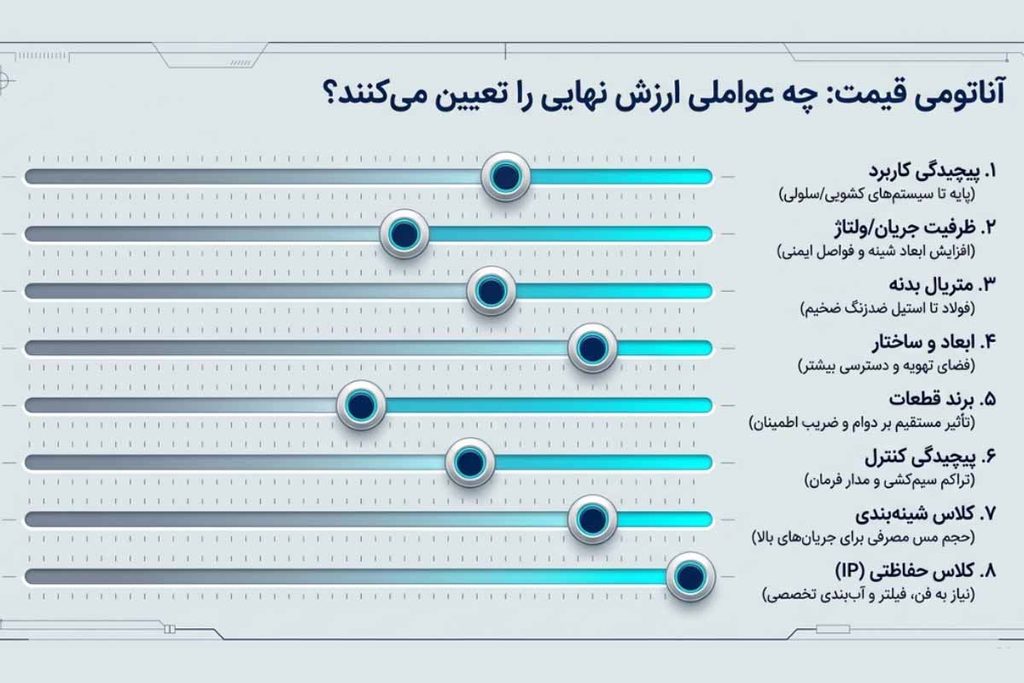

عوامل مؤثر بر کیفیت و قیمت ساخت تابلو برق
| موارد مؤثر بر کیفیت و قیمت ساخت تابلو برق | تأثیر بر تابلو | تأثیر بر هزینه ساخت |
| نوع و کاربرد تابلو | نوع تجهیزات و ساختار تابلو را تعیین میکند. | تابلوهای تخصصی و پیچیده هزینه بیشتری دارند. |
| سطح ولتاژ و جریان | روی ظرفیت تجهیزات، ابعاد شینه و فاصلههای ایمنی اثر میگذارد. | ظرفیت و جریان بالاتر معمولاً به تجهیزات گرانتر نیاز دارد. |
| جنس و ضخامت بدنه | استحکام، دوام و مقاومت تابلو در برابر شرایط محیطی را تعیین میکند. | ورق ضخیمتر، استیل و متریال مقاومتر هزینه بیشتری دارند. |
| ابعاد و ساختار تابلو | فضای موردنیاز برای تجهیزات، سیمکشی، تهویه و دسترسی را مشخص میکند. | تابلوهای بزرگ یا ساختارهای سلولی و کشویی هزینه بیشتری دارند. |
| نوع و برند تجهیزات | بر عملکرد، ایمنی و طول عمر تابلو تأثیر مستقیم دارد. | تجهیزات تخصصی و برندهای معتبر معمولاً هزینه بالاتری دارند. |
| پیچیدگی سیمکشی و مدار فرمان | تعداد مدارها و تجهیزات کنترلی، ساختار سیمکشی را تعیین میکند. | سیمکشی پیچیدهتر، زمان مونتاژ و هزینه ساخت را افزایش میدهد. |
| شینهبندی | جنس، ابعاد و چیدمان شینهها بر اساس جریان و طراحی تابلو تعیین میشود. | در تابلوهای جریان بالا، شینه و متعلقات آن هزینه بیشتری دارند. |
| تهویه و دفع حرارت | برای کنترل دمای تجهیزات ممکن است به فن، فیلتر یا ترموستات نیاز باشد. | تجهیزات تهویه و کنترل دما هزینه تابلو را افزایش میدهند. |
| درجه حفاظت IP | میزان مقاومت بدنه در برابر گردوغبار و نفوذ آب را مشخص میکند. | دستیابی به IP بالاتر به طراحی و متعلقات مناسبتری نیاز دارد. |
| استاندارد و آزمونها | الزامات طراحی، مونتاژ و تست تابلو را تعیین میکند. | آزمونهای تخصصی و الزامات بیشتر، هزینه ساخت را افزایش میدهند. |
| نیروی متخصص و زمان ساخت | کیفیت طراحی، مونتاژ، سیمکشی و تست نهایی را تحتتأثیر قرار میدهد. | تابلوهای پیچیده به زمان و نیروی متخصص بیشتری نیاز دارند. |
راهنمای جامع سفارش ساخت تابلو برق؛ از مشاوره تا اجرای استاندارد با آرتا الکتریک
سفارش ساخت تابلو برق بیش از آنکه یک خرید کالا باشد، یک سرمایهگذاری برای ایمنی و پایداری سیستم الکتریکی شماست. اشتباه در محاسبات اولیه، انتخاب تجهیزات نامناسب یا نادیده گرفتن شرایط محیطی، میتواند در آینده هزینههای سنگینی به بار آورد. اما نگران نباشید؛ برای داشتن یک تابلوی استاندارد و کارآمد، لازم نیست خودتان متخصص برق باشید. ما در آرتا الکتریک، مسیر پرپیچوخم سفارش تا اجرا را برای شما شفاف و هموار کردهایم.
چرا برای ساخت تابلو برق به آرتا الکتریک اعتماد کنید؟
برخلاف فروشندگان تابلوهای آماده، رویکرد مجموعه آرتا الکتریک ارائه یک «راهکار مهندسیشده» است. کارشناسان آرتا الکتریک از هرگونه پیشفاکتور، با بررسی دقیق شرایط پروژه شما، پیشنهادهایی ارائه میدهند که دقیقاً با نیاز شبکه شما مطابقت داشته باشد. فرآیند انتخاب تابلو برق خانگی و صنعتی در آرتا الکتریک در ۳ گام ساده انجام میشود:
- نیازسنجی دقیق: تحلیل پارامترهای حیاتی پروژه مانند میزان بار، شرایط محیطی (IP)، جنس بدنه و استانداردهای حفاظتی.
- بهینهسازی هزینه و تجهیزات: انتخاب دقیقترین قطعات متناسب با بودجه شما، برای جلوگیری از هزینههای اضافی و دوبارهکاری.
- نظارت از طراحی تا اجرا: حضور متخصصین در تمامی مراحل طراحی، مونتاژ و تست نهایی تا از عملکرد ایمن، بهینه و طولانیمدت سیستم الکتریکی خود اطمینان حاصل کنید.
فرقی نمیکند پروژه شما یک تابلوی توزیع ساختمانی باشد یا یک سیستم کنترل پیچیده صنعتی؛ تیم فنی آرتا الکتریک آماده است تا با تکیه بر دانش فنی و استانداردهای روز، کیفیت و ایمنی را برای پروژه شما تضمین کند.
همین حالا برای دریافت مشاوره رایگان، استعلام قیمت و ثبت سفارش ساخت انواع تابلو برق، با ما تماس بگیرید. کارشناسان آرتا الکتریک آماده شنیدن نیازهای شما و ارائه تخصصیترین راهکارها هستند.

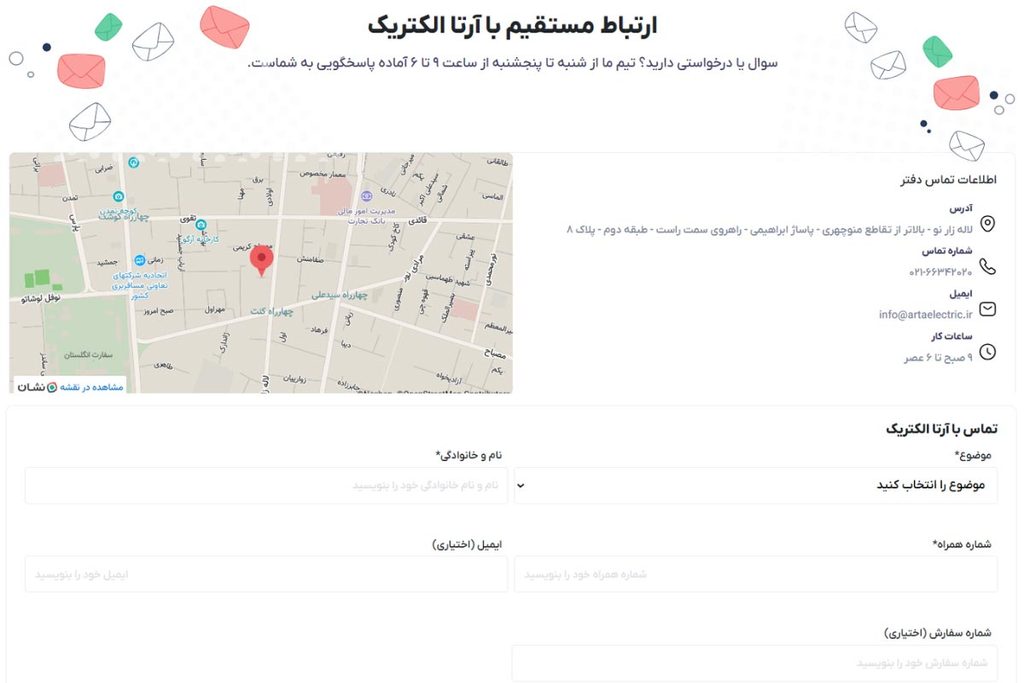

تماس با آرتا الکتریک: 66342020-021
