شناخت علائم و مشخصات روی فیوز مینیاتوری برای انتخاب صحیح، بهرهبرداری ایمن و عیبیابی دقیق مدارهای الکتریکی ضروری است. چون این علائم درج شده روی پلاک کلید مینیاتوری، اطلاعاتی مانند جریان نامی، تیپ قطع، قدرت قطع، ولتاژ کاری و حدود عملکرد حفاظتی کلید را نشان میدهند. همچنین به تکنسین کمک میکنند تا متناسب با نوع بار و شرایط مدار، کلید مناسب را انتخاب کند. در نتیجه، آشنایی با این نشانهها از بروز اضافهبار و اتصال کوتاه جلوگیری میکند. همچنین نقش مهمی در افزایش ایمنی تجهیزات و کاهش خطاهای نصب و نگهداری دارد.

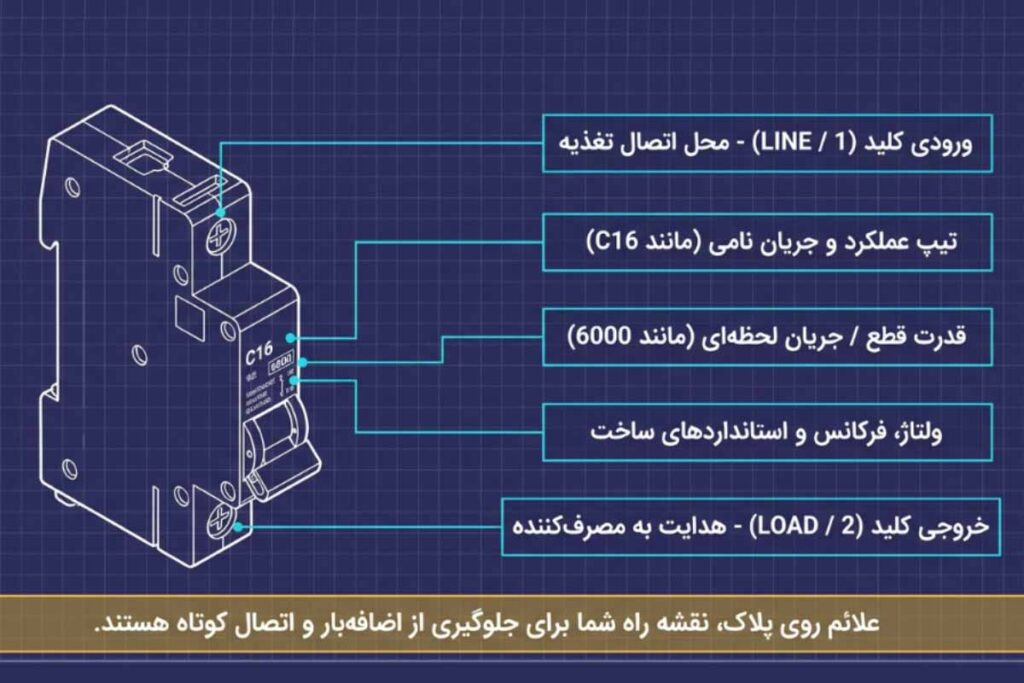

راهنمای جامع علائم اختصاری کلید مینیاتوری
مشخصات روی فیوز مینیاتوری، در واقع اطلاعات فنی مهمی درباره عملکرد، ظرفیت و شرایط کاری این قطعه را نشان میدهند. آشنایی با علائمی که روی پلاک کلید مینیاتوری نوشته شده است، به شما کمک میکند تا کلید مناسب را برای هر مدار انتخاب کنید و هنگام عیبیابی یا تعویض، تصمیم دقیقتری بگیرید. در ادامه، یک راهنمای جامع علائم اختصاری کلید مینیاتوری را به شما ارائه میدهیم.
1. جریان لحظهای
جریان لحظهای، مقدار جریانی است که کلید مینیاتوری در کسری از ثانیه (کمتر از 1 ثانیه) توانایی تحمل آن را دارد. این جریان در شرایط اتصال کوتاه رخ میدهد و کلید باید به سرعت مدار را قطع کند تا از آسیب به تجهیزات جلوگیری شود.
مقادیر استاندارد جریان لحظهای روی کلیدهای مینیاتوری معمولاً به صورت 3000 آمپر (3kA)، 6000 آمپر (6kA) یا 10000 آمپر (10kA) نوشته میشود. این عدد معمولاً در یک مستطیل روی بدنه کلید مینیاتوری درج میشود و برای انتخاب کلید مناسب با قدرت قطع مورد نیاز بسیار مهم است.
| مقدار جریان لحظهای | مفهوم فنی (قدرت قطع) | کاربرد استاندارد | محل درج روی کلید مینیاتوری |
| 3kA (3000 آمپر) | تحمل اتصال کوتاه تا 3000 آمپر بدون آسیب | مدارهای کوچک خانگی و روشنایی | داخل مستطیل مشخصات روی بدنه کلید |
| 6kA (6000 آمپر) | تحمل اتصال کوتاه تا 6000 آمپر بدون آسیب | مدارهای عمومی ساختمانی و پریزها | داخل مستطیل مشخصات روی بدنه کلید |
| 10kA (10000 آمپر) | تحمل اتصال کوتاه تا 10000 آمپر بدون آسیب | مدارهای صنعتی با بار الکتریکی بالا | داخل مستطیل مشخصات روی بدنه کلید |
2. جریان نامی
جریان نامی به حداکثر جریان مجاز گفته میشود که کلید مینیاتوری توانایی تحمل مداوم آن را دارد. اگر جریانی بیش از جریان نامی که روی کلید نوشته شده است از آن عبور کند، کلید مدار را قطع میکند و از آسیب به تجهیزات جلوگیری میشود.
جریان نامی کلیدهای مینیاتوری به صورت آمپر (A) نمایش داده میشود و معمولاً آن را در کنار حرف تیپ عملکرد (B،C،D) روی بدنه کلید درج میکنند. مثلاً «C16» یعنی تیپ C با جریان نامی 16 آمپر.
مقادیر استاندارد جریان نامی کلیدهای مینیاتوری در بازار به صورت زیر است:
| جریان نامی | مفهوم فنی (حداکثر جریان مداوم) | کاربرد | محل درج روی کلید مینیاتوری |
| 2A | تا 2 آمپر جریان را بهصورت مداوم تحمل میکند. | مدارهای حساس الکترونیکی و روشنایی کممصرف | کنار تیپ عملکرد (مثل B2) |
| 4A | تا 4 آمپر جریان را بهصورت مداوم تحمل میکند. | مدارهای روشنایی کوچک خانگی | کنار تیپ عملکرد (مثل B4) |
| 6A | تا 6 آمپر جریان را بهصورت مداوم تحمل میکند. | مدارهای روشنایی استاندارد | کنار تیپ عملکرد (مثل C6) |
| 10A | تا 10 آمپر جریان را بهصورت مداوم تحمل میکند | مدارهای عمومی و پریزهای سبک | کنار تیپ عملکرد (مثل C10) |
| 16A | تا 16 آمپر جریان را بهصورت مداوم تحمل میکند. | مدار کلید و پریزهاو لوازم برقی متوسط | کنار تیپ عملکرد (مثل C16) |
| 20A | تا 20 آمپر جریان را بهصورت مداوم تحمل میکند. | مدارهای لوازم برقی قوی (مثل جاروبرقی) | کنار تیپ عملکرد (مثل C20) |
| 25A | تا 25 آمپر جریان را بهصورت مداوم تحمل میکند. | مدارهای موتورهای کوچک خانگی | کنار تیپ عملکرد (مثل C25) |
| 32A | تا 32 آمپر جریان را بهصورت مداوم تحمل میکند. | مدارهای موتورهای متوسط صنعتی | کنار تیپ عملکرد (مثل C32) |
| 40A | تا 40 آمپر جریان را بهصورت مداوم تحمل میکند. | مدارهای موتورهای بزرگ صنعتی | کنار تیپ عملکرد (مثل C40) |
| 50A | تا 50 آمپر جریان را بهصورت مداوم تحمل میکند. | مدارهای صنعتی با بار الکتریکی بالا | کنار تیپ عملکرد (مثل C50) |
| 63A | تا 63 آمپر جریان را بهصورت مداوم تحمل میکند. | مدارهای صنعتی با بار الکتریکی بسیار بالا | کنار تیپ عملکرد (مثل C63) |
3. منحنی عملکرد یا تیپ فیوز
منحنی عملکرد که با عنوان تیپ کلید مینیاتوری نیز شناخته میشود، نحوه واکنش کلید در برابر اضافهبار و اتصال کوتاه را تعیین میکند. این تیپ با حروف A-B-C- D-K-Z مشخص میشود و هرکدام برای کاربرد خاصی طراحی شدهاند.
| تیپ کلید مینیاتوری | ویژگی فنی و میزان حساسیت | کاربردها |
| تیپ A | حساسیت بسیار بالا (2 تا 3 برابر جریان نامی) – زمان قطع کوتاه | مدارهای آزمایشگاهی، ابزار اندازهگیری دقیق، نیمههادیها |
| تیپ B | حساسیت بالا (3 تا 5 برابر جریان نامی) – قطع سریع در اتصال کوتاه | روشنایی ساختمان، پریزهای خانگی، مدارهای مقاومتی |
| تیپ C | حساسیت متوسط (5 تا 10 برابر جریان نامی) – مناسب جریان راهاندازی | موتورهای کوچک، پمپها، کولر گازی، تجهیزات نیمهصنعتی |
| تیپ D | حساسیت پایین (10 تا 15 برابر جریان نامی) – پذیرش جریان هجومی بالا | ترانسفورماتورها، دستگاه جوش، کمپرسور، موتورهای صنعتی سنگین |
| تیپ K | مخصوص مدارهای قدرت – قطع سریع موتور تحت بار | موتورهای تحت بار، انواع ترانسهای قدرت، خطوط صنعتی |
| تیپ Z | فوقحساس (2 تا 3 برابر جریان نامی) – سرعت قطع کمتر از 0.1 ثانیه | تجهیزات حساس الکترونیکی، مدارهای کنترلی، سیستمهای نیمههادی |
4. ورودی کلید مینیاتوری
ورودی کلید مینیاتوری قسمتی است که برق تغذیه از آن وارد کلید میشود و معمولاً در قسمت بالایی بدنه قرار دارد. علامت این بخش، اغلب 1 یا LINE است. در سیمکشی رایج، ورودی را از بالا به کلید متصل میکنند تا مسیر برقکشی خواناتر و استانداردتر باشد.
5. خروجی کلید مینیاتوری
خروجی کلید مینیاتوری بخشی است که برق پس از عبور از کلید، به سمت مدار مصرفکننده هدایت میشود. این ترمینال معمولاً در قسمت پایینی کلید قرار دارد و با علامت 2 یا LOAD نشان داده میشود. به همین دلیل، در بیشتر مدلهای نصب، خروجی از پایین گرفته میشود تا اتصالها بهدرستی و مطابق اصول انجام شود.
6. ولتاژ نامی
ولتاژ نامی، ولتاژی است که کلید مینیاتوری برای عملکرد ایمن و قابلاطمینان در آن محدوده طراحی شده است. این مقدار روی بدنه کلید درج میشود و حداکثر ولتاژی که کلید میتواند در آن بهدرستی عمل کند، نشان میدهد. واحد این مشخصه ولت (V) است.
مقادیر استاندارد ولتاژ نامی روی کلیدهای مینیاتوری معمولاً به صورت 230/400V (مناسب برای تکفاز و سهفاز)، 240V (تکفاز) یا 400V (سهفاز) نوشته میشود.
7. تعداد پلها
تعداد پلها نشاندهنده تعداد مسیرهای الکتریکی است که کلید مینیاتوری بهصورت همزمان از آنها محافظت میکند. این مشخصه روی بدنه کلید با علامتهای 1P، 2P، 3P، 4P درج میشود.
| تعداد پل | نوع کلید | کاربرد | تعداد ورودی و خروجی |
| 1P | تکپل | مدارهای تکفاز (فاز) | 1 ورودی + 1 خروجی |
| 2P | دوپل | مدارهای تکفاز همراه با نول (فاز + نول) | 2 ورودی + 2 خروجی |
| 3P | سهپل | مدارهای سهفاز (3 فاز) | 3 ورودی + 3 خروجی |
| 4P | چهارپل | مدارهای سهفاز همراه با نول (3 فاز + نول) | 4 ورودی + 4 خروجی |
8. قدرت قطع
قدرت قطع یکی از شاخصههای فنی مهم در کلید مینیاتوری است که میزان توانایی کلید در قطع جریان اتصالکوتاه عبوری از مدار را نشان میدهد. این مشخصه روی بدنه کلید با واحد کیلوآمپر (kA) درج میشود و برای انتخاب کلید با ایمنی مناسب مدار الکتریکی ضروری است. کلیدهای مینیاتوری موجود در بازار دارای قدرت قطع استاندارد 3kA،6kA و 10kA هستند که هر کدام کاربرد مشخص دارند:
| قدرت قطع | کاربرد | توضیحات |
| 3kA | مدارهای خانگی ساده و روشنایی | کلید تا 3000 آمپر جریان اتصالکوتاه را قطع میکند. |
| 6kA | مدارهای عمومی ساختمانی و پریزها | کلید تا 6000 آمپر جریان اتصالکوتاه را قطع میکند. |
| 10KA | مدارهای صنعتی با بار الکتریکی بالا | کلید تا 10000 آمپر جریان اتصالکوتاه را قطع میکند. |
9. استانداردها
سازندگان معتبر کلیدهای مینیاتوری از دو استاندارد جهانی IEC/EN 60898 و IEC/EN 60947-2 استفاده میکنند. در ایران، کلیدهای مینیاتوری طبق استاندارد ملی شماره 2611 که بنیاد آن استاندارد IEC/EN 60898 است، ساخته میشوند.
10. برند و مدل
برند و مدل کلید مینیاتوری روی بدنه یا برچسب محصول درج میشود و نشانهای از کیفیت و قابلیت اطمینان کلید است. انتخاب یک برند معتبر و مشهور به شما کمک میکند تا از کیفیت ساخت و طول عمر کلید مطمئن شوید. برندهای معروف معمولاً محصولات خود را تحت استانداردهای بالا تولید میکنند و این موضوع به کاربران این اطمینان را میدهد که محصول انتخابی از دوام و کارایی خوبی برخوردار است.
برندهای معروف و معتبر کلید مینیاتوری در بازار شامل اشنایدر الکتریک، ABB، زیمنس، لگراند، LS الکتریک و پارس فانال است.
11. فرکانس نامی
فرکانس نامی، فرکانسی است که کلید مینیاتوری برای عملکرد صحیح و قابلاطمینان در آن فرکانس شبکه برق طراحی شده است. این مقدار روی بدنه یا پلاک کلید درج میشود و واحد آن هرتز (Hz) است. مقادیر استاندارد فرکانس نامی برای کلیدهای مینیاتوری معمولاً 50Hz یا 60Hz هستند که هرکدام برای شبکههای برق خاصی مناسب هستند.
12. دمای مرجع محیط
دمای مرجع محیط، مقدار دمای استاندارد محیطی است که کلید مینیاتوری توانایی عملکرد صحیح و قابلاطمینان در آن را دارد. این مقدار روی بدنه کلید درج میشود و واحد آن سانتیگراد (°C) است. مقدار استاندارد دمای مرجع محیط برای کلیدهای مینیاتوری معمولاً 30°C (30 درجه سانتیگراد) است. یعنی کلید مینیاتوری در دمای 30°C (دمای مرجع) جریان نامی کامل خود را تحمل میکند. اما اگر در محیطی با دمای بالاتر (مثلاً 40 یا 50 درجه سانتیگراد) نصب شود، باید جریان نامی کلید را کاهش دهید تا کلید زودتر از حد انتظار قطع نشود یا آسیب نبیند.
نحوه پلاک خوانی کلید مینیاتوری
| پارامتر | توضیحات | مثال |
| جریان نامی (Rated Current) | حداکثر جریانی که کلید قادر است بهصورت مداوم و بدون قطع شدن تحمل کند. | 10A یعنی کلید تا 10 آمپر مدار را عبور میدهد |
| قدرت قطع (Breaking Capacity) | بیشترین جریانی که کلید در زمان اتصال کوتاه، بدون آسیب قطع میکند. | 66 KA یعنی تا 6000 آمپر جریان اتصال کوتاه را قطع میکند |
| تیپ عملکرد (Tripping Curve) | نحوه عملکرد کلید در برابر اضافهبار و جریان هجومی | B: برای روشنایی C: برای مدار عمومی و موتور D: برای تجهیزات صنعتی |
| ولتاژ نامی (Rated Voltage) | بیشترین ولتاژی که فیوز در آن بهدرستی عمل میکند. | 230/400V یعنی مناسب برای تکفاز و سهفاز |
| تعداد پلها (Poles) | تعداد مسیرهای الکتریکی که کلید همزمان حفاظت میکند | 1P: تکفاز 2P: تکفاز با نول 3P: سهفاز 4P: سهفاز با نول |
| استاندارد ساخت | ضوابط فنی که کلید بر اساس آنها تولید شده است. | IEC 60898 استاندارد رایج کلیدهای مینیاتوری |
| برند و مدل | نام شرکت سازنده و مدل محصول برای شناسایی دقیق | برندهای معروف: اشنایدر الکتریک، ABB، زیمنس، لگراند |

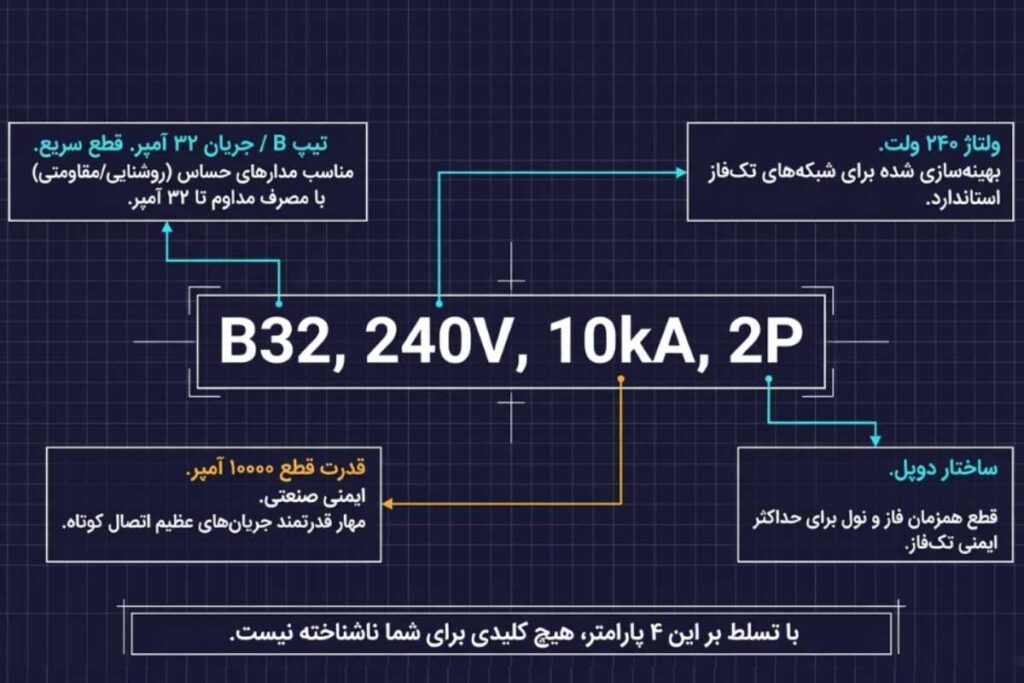

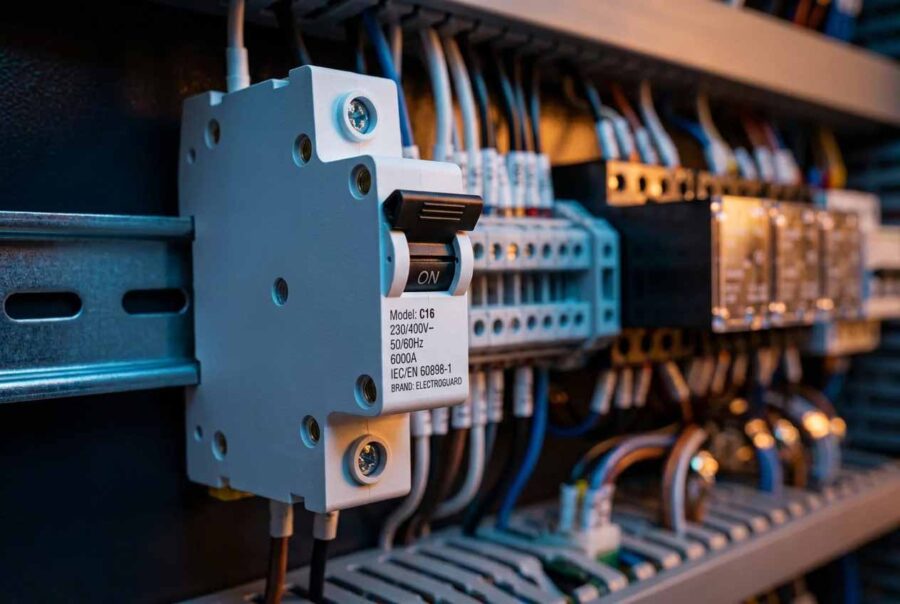

یک مثال کاربردی برای نحوه خواندن مشخصات کلید مینیاتوری
اگر روی کلید B32, 240V, 10kA, 2P، نوشته شده است، این مشخصات بهصورت زیر خوانده میشود:
- B32: تیپ B با جریان نامی 32 آمپر (مناسب برای مدارهای حساس مثل روشنایی)
- 240V: ولتاژ نامی 240 ولت (مناسب برای شبکه تکفاز)
- 10kA: قدرت قطع 10000 آمپر در اتصال کوتاه (قدرت قطع بالا)
- 2P: دوپل (مناسب برای مدار تکفاز همراه با نول)
